一、实验目的
⒈测量销钉被剪断时的剪力并观察剪断面
⒉测量销钉与孔连接时销钉产生显着变形时的最大挤压应力
二、实验设备

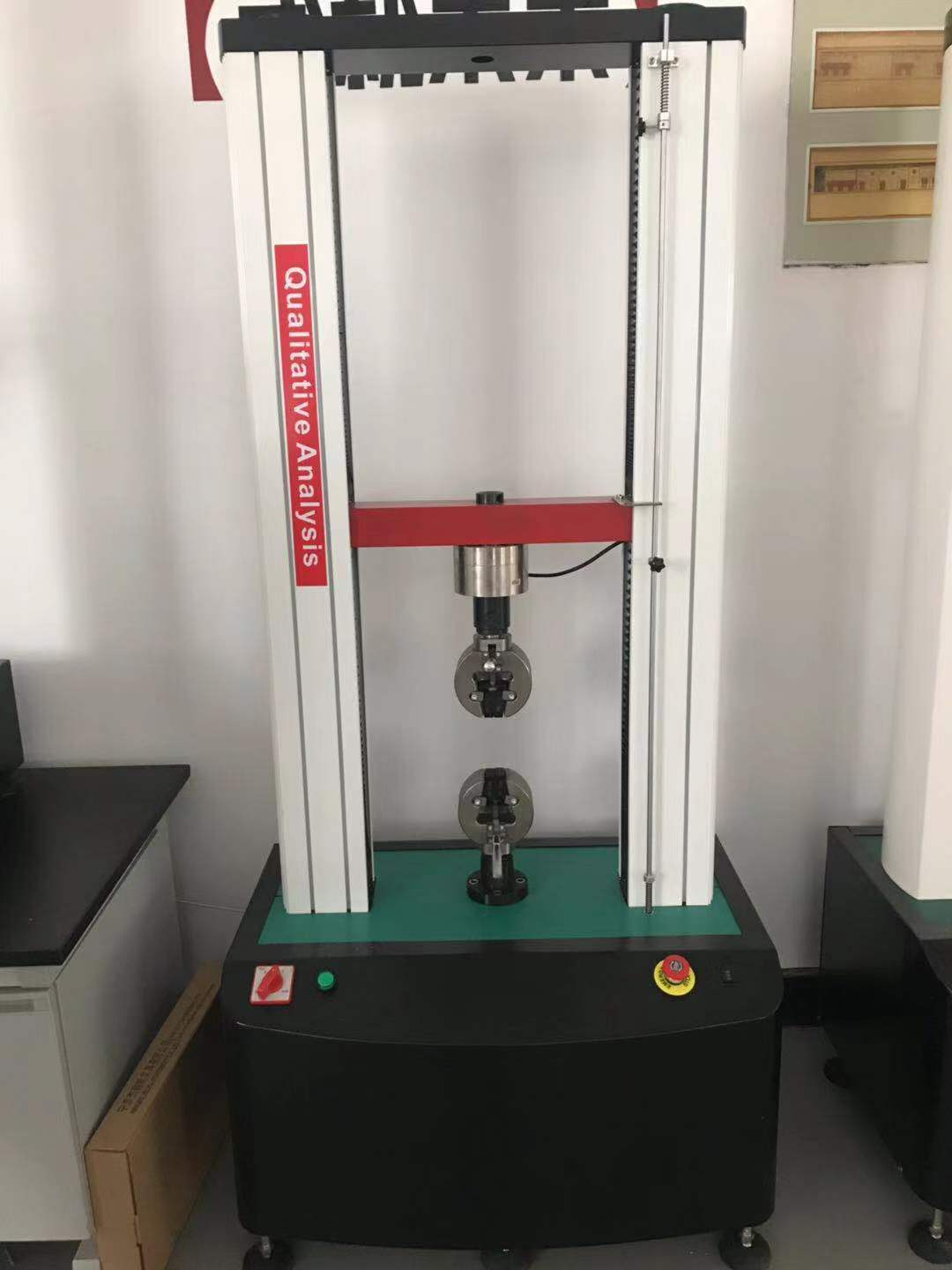

⒈拉力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
拉力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
三、实验原理
拉压杆与其他构件之间，或一般构件与构件之间，常采用销钉、耳片或螺栓等相连接，连接件之间的受力与变形一般均较复杂，而且在很大程度上还受到加工工艺的影响，要精确分析其应力比较困难，同时也不实用，工程中一般采用简化分析方法。而在实验室中，我们可以用万能365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
简单的测出构件之间产生变形或切断所需要的力。
剪切：

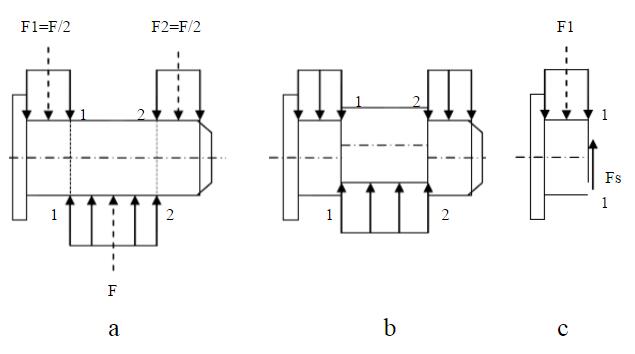

考虑图a所示销钉，受力如图中所标。可以看出，作用在销钉上的外力垂直于销钉轴线，且作用线之间的距离很小。实验表明，当上述外力过大时，销钉将沿着横截面1-1与2-2被剪断，如图b。分析销钉的内力，利用截面法，沿剪切面1-1假象的将销钉切开，并选切开后的左段为研究对象，如图c，显然，横截面上的内力等于外力F1，并位于该截面内。作用线位于所切横截面的内力，即前述剪力，用Fs表示。
材料力学实验设计-连接件的受力变形实验
挤压：

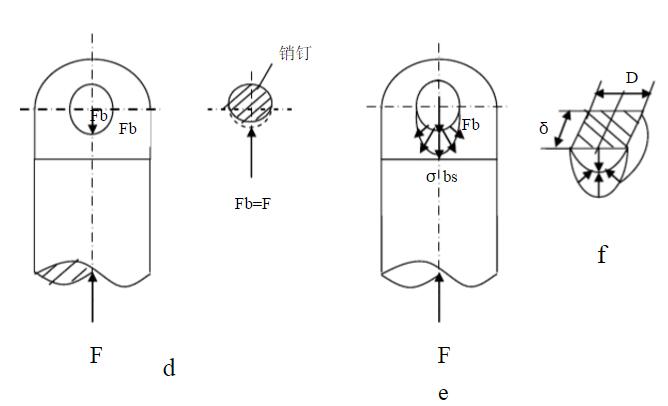

在外力作用下，销钉与孔直接接触，接触面上的应力称为挤压应力。实验表明，当挤压应力过大时，在孔、销接触的局部区域内，将产生显着的塑性变形如图d，以致影响孔和销的正常配合，显然，这种显着的塑性变形通常是不允许的。在局部接触的圆柱面上，挤压应力的分布如图e所示，最大挤压应力σbs发生在该表面的中部。挤压应力为Fb，耳片的厚度为δ，销钉或孔的直径为D，根据试验与分析结果，最大挤压应力为
材料力学实验设计-连接件的受力变形实验

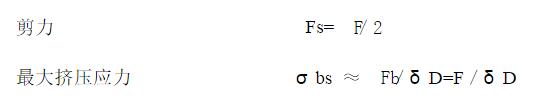

由图f可以看出，受压圆柱面在相应径向平面上的投影面积也是δD，因此，最大挤压应力σbs数值上即等于上述径向截面的平均压应力。
材料力学实验设计-连接件的受力变形实验
四、实验步骤
⒈根据试样的形状、尺寸和预计材料的抗拉强度来估算最大拉力，并以此力作为示力盘量程的40%~80%，以选择合适的示力盘和相应的摆锤。然后，选用与试样相适应的夹具。
⒉安装试样，依据万能材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的操作规程进行操作，将示力盘指针调零，并将自动绘图装置调好。经指导老师检查后即可开始实验。
⒊加载实验，在实验过程中，要求均匀缓慢地进行加载。注意观察试样，试样被剪断后立即停机，记下载荷F，并取下试样，观察剪断面。
⒋在销钉横截面上用白色粉笔画一条直径，装成试样后安装到万能材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
上，注意保持所画直径竖直向下。
⒌加载实验，在实验过程中，要求均匀缓慢地进行加载。注意观察试样，当直线开始弯曲时立即停机，记下载荷F，并取下试样。
五、实验结果处理
材料力学实验设计-连接件的受力变形实验
六、实验报告要求
1、目的、设备、原理、测试数据。
2、记录计算表自拟。
