是一种常用的力学试验设备，用于测试各种材料的力学性能‘。随着各行业对新材料的需求越来越广泛，材料的力学性能测试已成为关键。传统365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
只能靠试验人员观察，根据经验加以手工调整，通过指针表盘的读数计算得到材料性能数据，操作复杂。按照现行的材料测试标准，传统365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
无法达到要求，也将逐渐被淘汰。因此，本研究将基于Delphi语言的软件技术与基于单片机的自动控制技术相结合，应用于材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的控制系统中，通过对通用材料拉伸、压缩等试验标准进行分析的基础上，建立365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
测控系统软硬件与试验标准规程之间的关系，提出模块化的上、下位机软件及硬件的设计方法。
本研究在建立测控系统上位机软件及下位机软、硬件平台的基础上对所提出的模块化实验设计方法进行评价，同时进行多目标持荷试验、水泥胶砂抗压试验以及金属拉伸试验，以期解决材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
功能单一、试验扩展复杂的缺点。
1 测控系统硬件设计

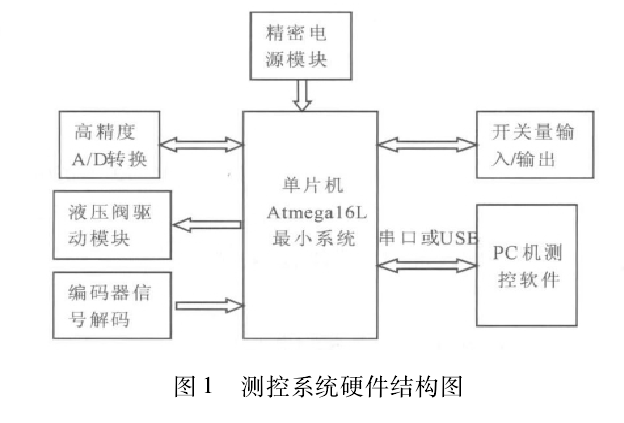

本研究以 AVR 单片机为核心，基于硬件模块化设计的思想，实现了测控系统的硬件结构，其主要包含 6个子模块，系统结构如图 1 所示。
1． 1 单片机最小系统
该系统采用 AVR 系列单片机 Atmega16L，其最小系统由单片机、电源、晶振以及复位电路组成。复位电路是在进行系统硬件设计中常见的一种电路，而一个系统复位电路设计的好坏，直接影响到整个系统工作的可靠性。故该系统复位电路根据 AVR 单片机的低电平复位特点，直接由 10 kΩ 上拉电阻实现，简单可靠。晶振电路采用陶瓷晶体与双 30 p F 电容组成，频率 8 MHz。
1． 2 高精度 A / D 转换模块
该模块采集压力、变形等模拟信号，经滤波放大后输入 A/D 转换器，转换成数据信号，传递给单片机。
放大器采用 OP07，A/D 采用 AD7710，均为模拟器件公司的高精度器件。
1． 3 拉线编码器解码模块
拉线编码器用于测试工作台位移，包括方向解码和位解码，方向解码采用 74LS74，编码器的 A、B 相信号，经过光电耦合器隔离进入方向解码和单片机，方向信号也输入单片机，通过单片机进行计数和位移计算。
1． 4 精密电源模块
电源模块给所有 IC 供电，其中最关键的是给AD7710 提供精密电压源，精密电压源由 LM336 提供。
1． 5 串口通讯模块
串口通讯实现下位机与上位机的数据通讯，下位机将采集到的信号传递给上位机，上位机则下发命令告诉下位机该执行的动作。在本研究中，通讯芯片采用 MAX232。
1． 6 开关量输出模块
开关量的作用包括两部分: ①实现对步进电机方向和脉冲输出控制; ②输出实现系统的过载保护。
2 软件设计
2． 1 上位机设计
目前365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
测控软件操作复杂，对实验员水平要求高。本研究通过软件架构的调整来解决这个问题。软件分成 3 大块: 主程序、设备配置模块和试验模块，后两者均以 DLL 形式封装，前者用于支持不同机型，后者便于扩展新的试验方法。动态链接库( Dy-namic Link Library，DLL) ，它是一种函数或资源库，可以编写成与语言无关的方式，被应用程序或其他 DLL文件调用。所以主程序支持在不同试验模块间的切换，当实验员切换到某个预置的试验模块，与该试验相关的控制过程、数据记录和结果分析方法都被完全定制，把实验员从专业、繁琐的参数设置中解脱出来。

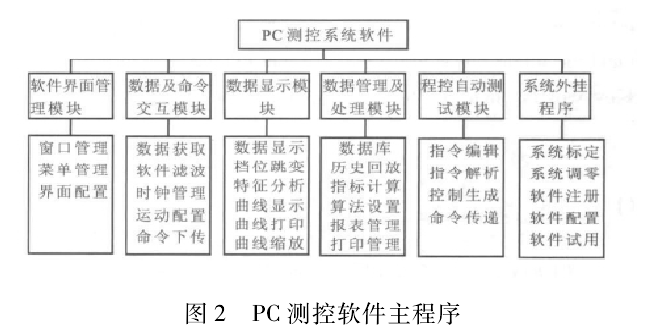

主程序将管理并呈现另外两个模块的信息，主程序结构如图 2 所示。
2． 2 下位机软件设计
下位机软件由数据采集程序、压力控制程序、通讯程序组成。数据采集程序实现单片机与 AD7710 的通讯，压力控制程序实现365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网

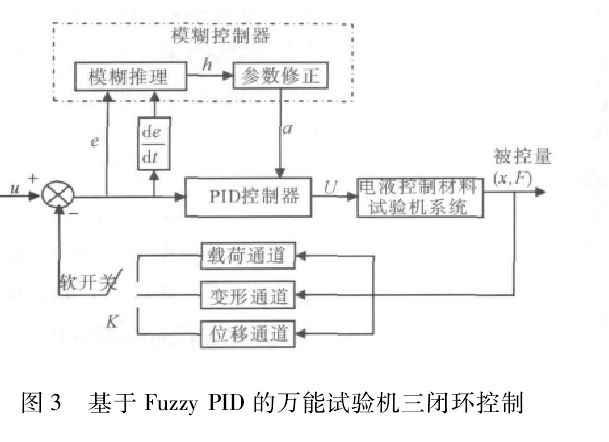

加载控制，通讯程序实现上、下位机的数据交互及命令解析。在压力控制程序方面，采用单一经典的 PID 控制策略，往往不能达到理想的控制效果; 采用单一模糊控制策略，虽然改善了动态特性和鲁棒性，但由于大量模糊控制规则的存在，影响了控制的准确性。其中压力控制程序实现基于模糊 PID 的三闭环控制如图 3 所示。
本研究采用自行开发的材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
控制器对某公司生产的手动365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网

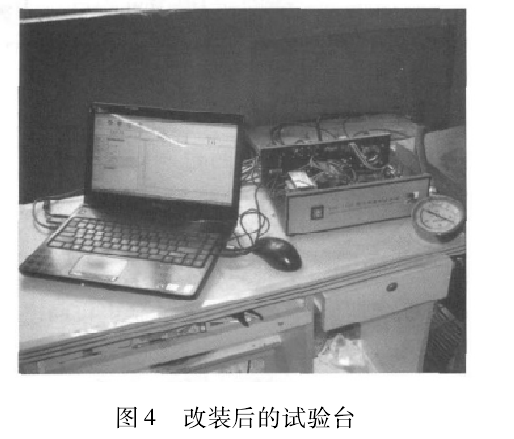

进行改造，改造完成后的试验台如图 4 所示，可进行标准的材料性能测试相关试验。
3． 1 多目标持荷试验

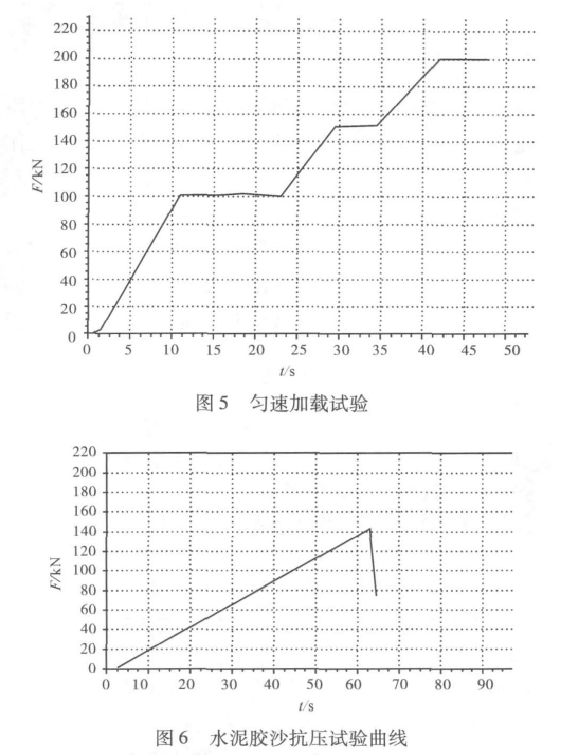

多目标持荷试验的目的是测试该算法在匀速加载和目标持荷时的效果，以验证测试控制系统的基本性能。采用 Fuzzy PID 算法控制器的实验效果如图 5 所示。从图 5 中的实验曲线看，该算法达到了一级精度要求。
3． 2 水泥胶沙抗压试验
本研究在加载持荷实验基础上，进行水泥胶沙抗压试验，试验记录的力-时间曲线如图 6 所示。试验加载 速 度 能 够 精 确 地 控 制 在 试 验 标 准 所 要 求 的2． 4 k N / s，证明了该算法及其控制器在精确力控制中的效果。
3． 3 具有明显屈服的金属材料拉伸试验

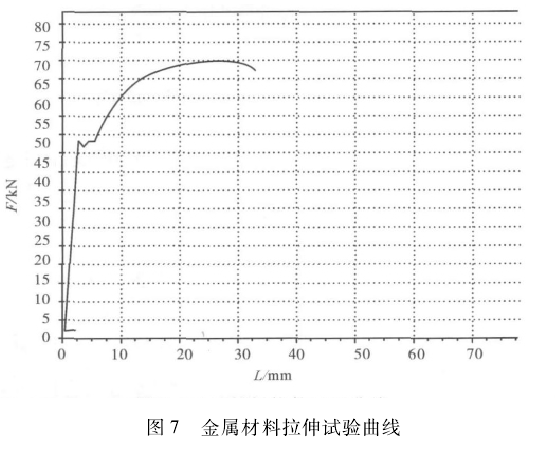

在前述试验的基础上，本研究对具有明显屈服材料进行拉伸试验。试验过程中采用力、变形、位移三闭环控制，所得力 － 变形曲线如图 7 所示。从试验数据计算得到的材料力学性能与该材料的理论力学性能基本吻合，反映了自适应 PID 算法在三闭环金属拉伸试验中的适用性。
4 结束语
本研究自主开发的材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
控制系统采用模块化设计思想，在软件和硬件两个层面实现了设计、操作及扩展的方便性，降低了试验员的工作强度，使集成新的材料试验标准也变得简单。
通过对多种材料及不同实验标准的集成及其实验表明，该系统在实现国家标准及操作简便性的同时，能便于试验扩展，且达到了较高的数据精度及系统控制精度。
