        拉力测试机在教学中的应用

        返回列表来源:天氏库力 发布日期 2018-12-05 浏览:

        微机控制电液伺服万能365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 ,主要用于金属,非金属的拉伸,压塑。弯曲。剪切等试验,增加简单的附具和装置。还能对木材。水泥。混泥土。橡胶及其制品进行试验。试验操作和数据处理符合文(1)的要求。实现力 变形,位移的3闭环伺服控制。是一种理想的科研和教学的试验设备。
        拉力测试机在教学中的应用
        拉力测试机在教学中的应用


        1.结构组成

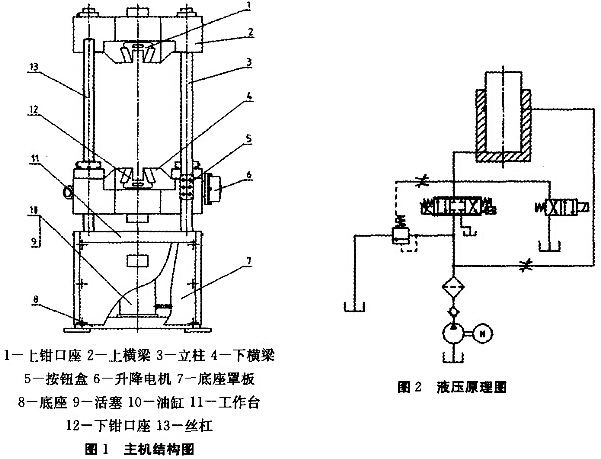

        微机控制电液伺服万能365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 的结构图如图如1所示。它由主机,油源系统,电气测控系统,软件系统 四部分组成。主机采用油缸下置式主机,拉伸空间位于主机上方,压缩。弯曲。试验空间位于主机下横梁和工作台之间。下横梁升降采用盘式电机。涡轮蜗杆。螺母转动带动横梁升降。油缸油塞是采用间隙密封。进口油。进口伺服阀。高精度的测控系统,控制精度高,数据处理完全符合(1)的要求。

        拉伸试验时,将试样一端夹于钳口上,调整下钳口至适当 位置。夹持试样 另一端。即可开始试验。夹持试样时 应按钳口所刻的尺寸范围夹持试样。并保持试样夹持部分在钳口体内2/3以上。

        压缩试验时,将上压盘在下横梁底部,通过紧固螺钉固定,下压盘由插头定位。放在工作台上。放试样时参考下压盘上的圆刻线,将试样放在下压盘的中心避免偏心受力。

        弯曲试验时,将弯曲工作台斜放在主机工作台上。按插头的定位销定位。然后根据试验要求的距离。将压辊支座上刻线对准标尺上的刻度,用螺母将压辊支座固定在弯曲工作台上,并用丝对拉紧两压辊支座,将上压头装在下横梁上,用紧定螺钉固定。

        365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 液压系统的液压原理如图1所示它为负载适应型进油节流调速系统,油箱内的液压油通过电机带动高压油泵进入油路,流经单向阀,高压滤油器,压差阀组。伺服阀。进入油缸。计算机发出控制信号到伺服阀。控制伺服阀的开门和方向从而控制进入油缸的流量,实现等速试验力。等速位移等的控制。

        365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 控制系统的主菜单是集全数字电液伺服闭环控制,数据处理。数据分析于一体,具备完整的文件操作功能,如试验报告,试验参数。系统参数均可以文件方式存储,控制系统以软件系统为支撑,升级简易,软件主界面集材料试验日常操作所有功能。如试样信息录入,试样选择,曲线绘制,数据显示,数据处理,数据分析,试验操作等功能于一体,试验操作简易,快捷。软件具有试验操作的快速性和方便性,满足大批量教学试验需要,软件系统提供了丰富的试验曲线显示,如试验力一位移曲线,试验力一时间曲线,应力一应变曲线,力-变形曲线 位移-时间曲线。变形-时间曲线。软件具有开环速度闭环控制,单闭环控制,编程闭环控制。4种控制模式,具备灵活的试验过程编程功能,可根据需要完成任意复杂。任意控制模式的试验过程编辑,试验程控方案可存储 导入,在编辑。完善的数据处理功能,可以自动数据处理,可进行批量数据的统计分析,可选择多种国际通用单位,如国际单位,米制单位,以及西方传统单位等。具备手工处理数据处理功能,适合于教学进习惯各种复杂的数据分析。

        365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 具有一定的安全保护装置与措施 ,当试验力超过最大试验力2%-%5时,过载保护动作当活塞升起达到上级位置时形成保护动作。油泵电机停机,遇到紧急情况时,可按下急停按钮,断电停机,在使用过程中一定先开计算机,后开主机,要先关主机后关计算机,确保机器正常运转。

        2.维护与保养
        2.1维护与保养内柔
        365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 各部件应经常擦拭,以防止生锈,定期更换液压油,不允许随意拆卸油源及管路,若出现油液泄露环密封件时,需要注意管路清洁,以免堵塞伺服阀或划伤油缸活塞,影响365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 正常使用,每次做试验时。开机预热时间约20min每次做完试验,活塞都应该降至最低位置,关机后及时清扫垃圾,以免金属氧化皮,金属抹掉入夹紧活塞,影响使用,试台做防绣处理。使用一段时间后,蜗轮蜗杆部分需要用二硫化钼润滑及防锈,易损件要涂防锈油。保持清洁与防止生锈,并且记录每次试验使用情况。365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 运行时。试验人员不远离、人员离开时。一定要关闭365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 ,定期维护与保养。预防高温。过湿。腐蚀性介质。水等侵入365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 和计算机。

        2.2注意事项
        365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 使用中的注意事项如下1不允许用下衡量的升降进行加载,2不允许在有载荷的情况下升降横梁。3如果在试验过程中出现异常现象,此时应先打开伺服阀回油卸荷,将所加试验力卸掉后,再打开快速回油阀回油,不允许在高压下启动油泵或检查事故原因。

        3.常见故障及排除方法
        365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 使用的常见故障及排除方法如下
        (1)365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 油管接头出现渗漏现象,其排除方法是先将活塞回落到油缸底部,闭关油泵及电源,与扳手紧固接头,若仍有渗油。应更换组合整圈或0型密封圈
        (2)365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 液压夹紧异常,使用多年后。若出现液压夹紧不动作,或者不供油。或者一管有油有关无油,无法正常做试验。其原因是90%以上由于电磁阀使用多年,造成磨损。阀芯无法到达预定位置要更新电磁阀、
        (3)采集卡异常,365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 数据采集系统是配置很高的集成电路采集卡,其功能强大,是365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 的心脏,即稳定又精密,依托计算机成熟技术,插入计算机主机内,但是由于外界温度环境或者震动。会造成故障,计算机屏幕上会出现超载,而且显示超载数巨大,无法正常做试验,这时,试验人员只要打开计算机主机。松开紧固螺丝,拔下板卡,清理一下灰尘,重新插好,恢复原样即可。
        (4)操作不当,365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 正常做实验,通常第二次试验时,活塞或试台,一定要回到初始位置。即365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 凋零时。活塞升起5mm-10mm位置,试验次数越多,工作量越大越应该注意操作规程,越应该使活塞保持在此位置,如此往复,但是如果做试验不守规矩,会使活塞越升越高,直至达到顶端,再也不动,这时很危险的对机器也有损害。。万一卡了油缸或者活塞,示值回受影响。这时一定要咨询一下厂家,轻触MOOG伺服阀上的一个按钮。使其轻轻落下,否则损失巨大。
        (5)元件老化 365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 使用多年,热继电器,限位开关。指示灯等。会因疲劳使用而摧毁,这是最常见的故障,只要按照原规格,使之匹配,更新换一个即可

        4.结束语
        微机控制电液伺服万能365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网 ,试验精度高,使用效果好,为培养高质量人才,提高学生素质,提高动手能力,发挥了积极的作用。
