机器型号： TS-IWT-500N
机器品牌： 天氏库力
订购热线：134-0513-1752
产品介绍：
微机控制高温插拔力测试机是电子技术、机械传动、环境试验相结合的新型材料试验系统，它具有宽广准确的加载速度和测力范围,可靠的模拟环境力学试验，适用于对接触件、连接器产品等在高温环境下的插入力与分离力的检测，根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。该仪器配置高稳定性、高精度的伺服系统，可对高温合金、黑色金属、有色金属材料的单Pin接触件与多芯连接器产品进行150~600℃高温环境下的标准插拔力测试、连续插拔寿命试验，系统具备实验数据处理、存储、报表等功能，确保能输出力与位移曲线图（F-X）/力与温度曲线图(F-T)/力与插拔次数曲线图(F-N)，该机功能齐全、显示直观、维护方便、操作简单、安全可靠。

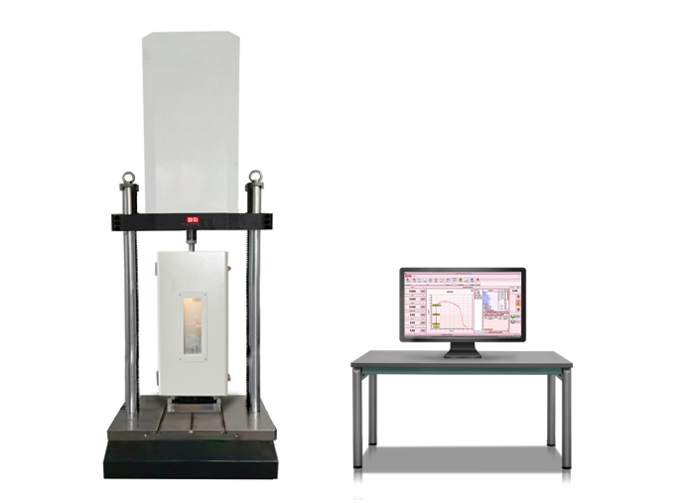

产品实拍：
高温插拔力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
设备主要技术参数：
（一）测量参数
1、最大额定载荷试验力：500N（可选）；
2、传感器精度：0.02%FS；
3、365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
准确度等级：0.2级；
4、试验力测量范围：1%～100%FS（满量程）；
5、试验力示值误差：示值的±0.2% ；
6、试验力分辨率：最大试验力的1/500000，全程不分档，且全程分辨率不变；
7、位移测量范围：0.4%～100%FS；
8、位移示值误差：示值的±0.5%以内；
9、位移分辨率：优于0.001mm.
（二）控制参数
1、力控速率调节范围：0.005～5%FS/s；
2、力控速率控制精度：
速率＜0.05%FS/s时，为设定值的±2%以内，
速率≥0.05%FS/s时，为设定值的±1%以内；
3、变形速率调节范围：0.005～5%FS/s；
4、变形速率控制精度：
速率＜0.05%FS/s时，为设定值的±2%以内，
速率≥0.05%FS/s时，为设定值的±1%以内；
5、试验速度调节范围：0.05～500mm/min；
6、位移速率控制精度：
速率＜0.5mm/min时，为设定值的±1%以内，
速率≥0.5mm/min，为设定值的±0.5%以内；
（三）其它参数（高温空间参数依据高温环境箱尺寸规格）：
1、设备试验宽度（W）：≥500mm；（常温）
2、垂直试验空间（H）：≥800mm；（常温）
3、试验加载行程（H）：≥200mm；
4、主机尺寸（A*B*C）：约950×600×2050mm（按实际尺寸）；
5、电源：1ƒAC220V/50HZ,±10% ，0.4KW；
6、主机重量：约220Kg
高温环境试验装置：
1、主要功能：
高温环境试验装置包括：箱体、温度仪表、高温拉杆及夹具、测温及控温系统等,配合中创系列材料力学365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
,可为高温拉伸\压缩\弯曲试验提供长时间、稳定的试验温度环境。
2、主要技术参数：
|
|
型 号 |
TS-IWT-0600D |
高 温 装
置 |
高温箱结构 |
箱式单开门 |
|
温度范围 |
RT～600℃ |
|
控温范围 |
150~600℃. |
|
内腔尺寸约 |
300×300×300mm |
|
外型尺寸约 |
700×460×460mm |
|
测控温方式 |
单段测温 |
|
热电偶规格 |
K型热电偶 |
|
温控表精度 |
0.2级 |
|
最小显示分辨率 |
0.1℃ |
|
拉杆夹具最高使用温度 |
600℃ |
|
升温速率 |
约5~30℃/min |
|
加热功率 |
3kw |
|
电源 |
380V±10% |
|
温度偏差 |
150～300℃/300～600℃ |
±3℃/±4℃ |
|
温度波动 |
150～300℃/300～600℃ |
±2℃/±4℃ |
|
温度均匀度 |
150～300℃/300～600℃ |
≤±3℃/±4℃ |
3、主要配置：
|
名称 |
规格 |
|
高温装置 |
1台 |
|
控制系统 |
1套 |
|
K型热电偶 |
1套 |
|
箱体固定装置 |
1套 |
|
高温拉杆 |
1套 |
|
水冷系统 |
1套 |
|
其他高温夹具选配 |
按客户所需选配、 |
|
使用说明书 |
1份 |
