（定制款）
产品分类： 定制拉力机
机器型号： TSKL-W-200KN
机器品牌： 天氏库力
订购热线：134-0513-1752
产品介绍：
该款微机控制拉压365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
专门用于金属材料的拉伸，压缩，弯曲及轴类零部件的扭转性能测试试验。该机具有运行稳定可靠、无污染、测量范围宽、分辨率及精度高的特点。可完成材料的拉伸破坏、压缩破坏、三点及四点弯曲以及带带力臂的拉压等试验。可配引伸计，千分表等变形测量装置测量延伸率，弹性模量、等静态力学的性能测试。
主要适用于计量质检、汽车、传动机械、螺栓紧固件、冶金钢铁、机械制造、民用航空、高等院校、科研实验所、商检仲裁、技术监督部门、建材陶瓷、石油化工及其它行业的力学实验室等，是工厂、学校和科研单位理想的实验设备。
材料说明：
a、底座平台材质是铸铁（HT250）+时效处理（退火），消除内应力，工作面精铣；铸铁平台尺寸：3000*4000*400mm；自重11吨，承重25吨；
b、夹具采用高强度工具钢，表面淬火处理，保证耐磨强度和一定的韧性；
c、中间移动横梁以及顶板采用45#钢+表面喷塑处理；
设备外壳采用2mm冷轧薄板SPCC+表面烤漆或喷塑处理。
技术参数：
|
型号 |
TSKL-W-200KN |
|
容量选择 |
20000kg（200KN）（美国铨力） |
|
单位切换 |
g、kg、Ib、N、KN |
|
力值测量范围 |
1KN-200KN |
|
机台显示器 |
标配研华工控一体机 |
|
位移方式 |
全程位移（从开始测试到结束测试的位移）
两点位移（从传感器开始受力到结束测试的位移） |
|
荷重分解度 |
1/500,000 |
|
荷重精度 |
±0.5% |
|
力量放大倍率 |
×1，×2，×5，×10，×20，×50，×100七段自动切换Auto-Range |
最大行程
（不含夹具） |
≥1800mm |
|
测试速度 |
0.05～200 mm/min |
|
速度精度 |
±0.5% |
|
位移分解度 |
0.2μm |
|
数据采样频率 |
50Hz |
|
回位功能 |
测试完成自动回到原始测试起点 |
|
快捷按键 |
点动快升、点动快降、点动慢升、点动慢降（2种速度） |
|
超载保护 |
电子保护（达到传感器量程的XX%时自动停机）
机械保护（到达限位保护开关时自动停机） |
|
软件 |
全闭环专业级电脑系统测试软件，定力保持，定形变保持，多步骤编程循环控制 |
|
报表输出 |
可输出WORE,Excel,PDF格式报表 |
|
机台 |
传动机构 |
行星减速机+滚珠丝杆 |
|
|
电机 |
三菱伺服电机 |
|
|
传感器 |
铨力PTST系列 |
|
|
重量（约） |
6000kg |
|
|
外形尺寸 |
长4000宽3000高2990mm |
|
电源 |
AC380V 约5KW |
产品特点：
微机控制电子拉压365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
是由铸铁T型底座、主机框架结构、双伺服电缸加载系统、可自由移动的横梁及计算机测量控制显示系统等组成。
1、主机：主体结构采用底座+立式框架结构，底座是铸铁材质的大型T型平台，365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的主机安装在平台的一侧，整机的刚性远超30吨设计。左右两边分别采用滚珠丝杆+双导柱的设计，不仅保证了同步控制，更是大大提高了位移的精度。试样的安装、拆卸方便、快捷，只需在T型底座上装卸固定螺丝即可。伺服电机+减速机+丝杆带动横梁上下匀速运动，高刚性高精度高负荷的结构设计，为365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
抗扭刚性提供了可靠的保证。
2、底座：底座选用大型球墨铸铁T型槽，经热处理后具有高刚性高耐磨以及承载能力高等优点，容许的垂直负荷大，承受的力大，有较高的抗过载能力。
3、驱动系统：采用伺服电机+减速机+丝杆的传动结构，电机和减速机安装上主机的上侧，双丝杆+双导致的结构为横梁的上下位移提供了可靠的条件；保证了加载的均匀性、稳定性，伺服电机带刹车功能，选用知名一线品牌，使用寿命长，性能稳定。
4、采集系统：测量显示系统采用光电编码器采集试样的变形，高精度力值传感器（美国铨力）采集试样的实时力值。365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
控制器采样频率可以根据需要调节，在材料的屈服阶段可以高速采样。计算机屏幕显示试样的力值、位移、速度以及各类曲线等。
产品设计：
微机控制电子拉压365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网

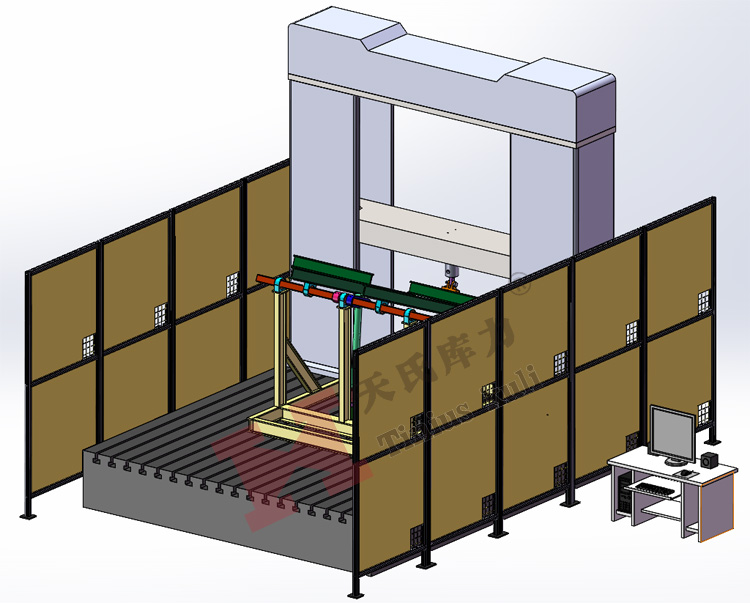

正面
微机控制电子拉压365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网

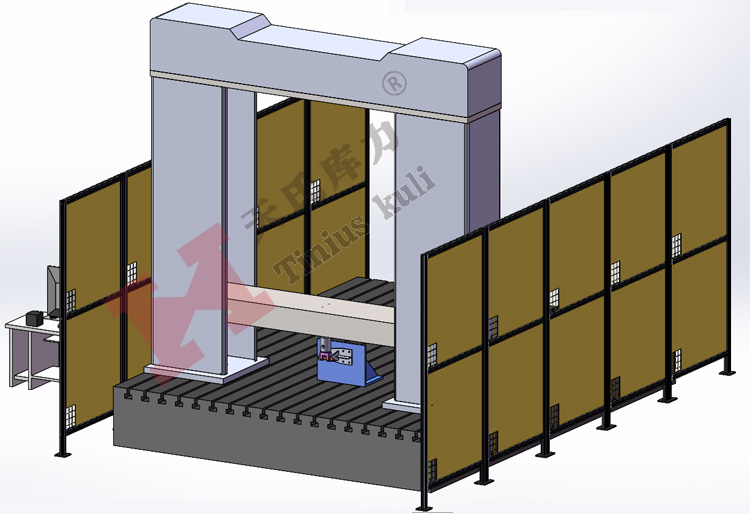

背面
微机控制电子拉压365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网

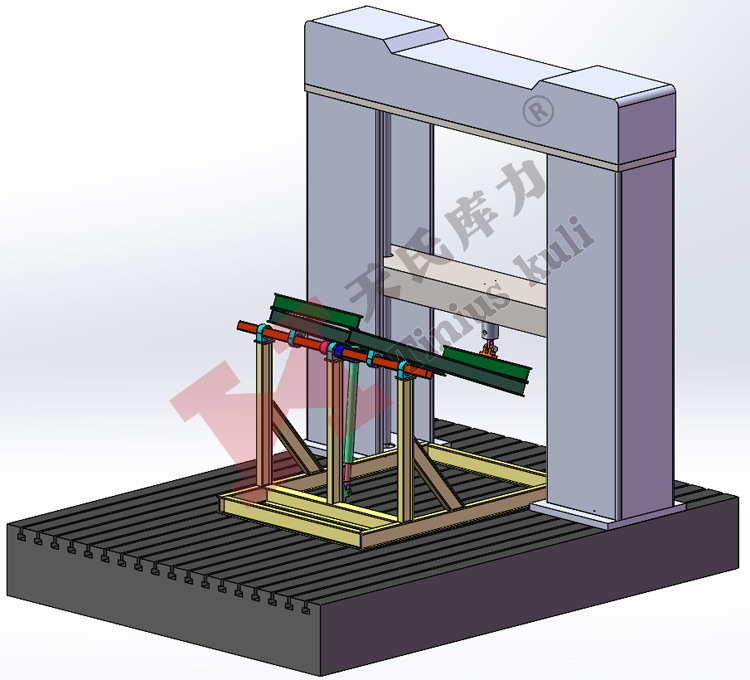

测试状态
微机控制电子拉压365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网

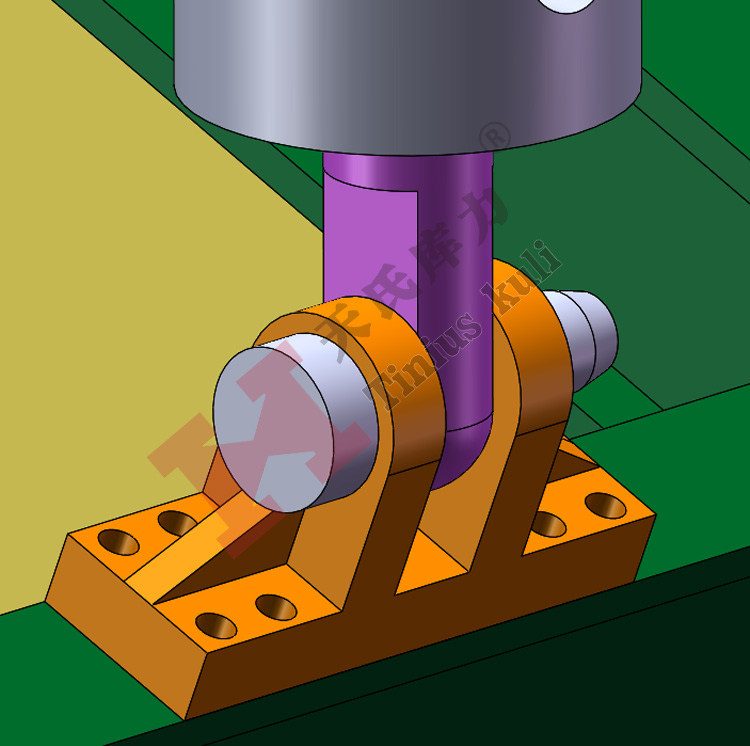

工装连接部位
微机控制电子拉压365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网

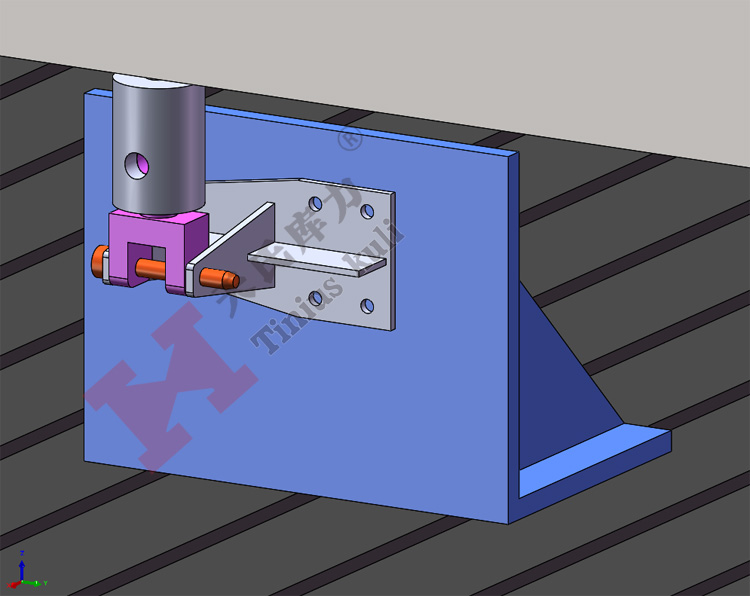

夹具连接
说明：由于这款机器属于定制设备，更多详细资料欢迎联系天氏库力黄经理，电话：13405131752。
