液压缓冲器压力测试机

产品分类：定制拉力机
机器型号：
机器品牌：天氏库力

订购热线：134-0513-1752

产品详情

产品介绍：
液压式缓冲器是一种耗能性缓冲器。用于快速与高速电梯，其测试要求为在已知的总高度下，对缓冲器从顶端施加压力，通过压缩记录压缩行程以及不同的行程下对应的的下压力，并绘制整个压力与缓冲行程的关系曲线。由于是批量测试，设备需配置手持扫码器，实时扫描读取缓冲器的相关信息，并进行测试。

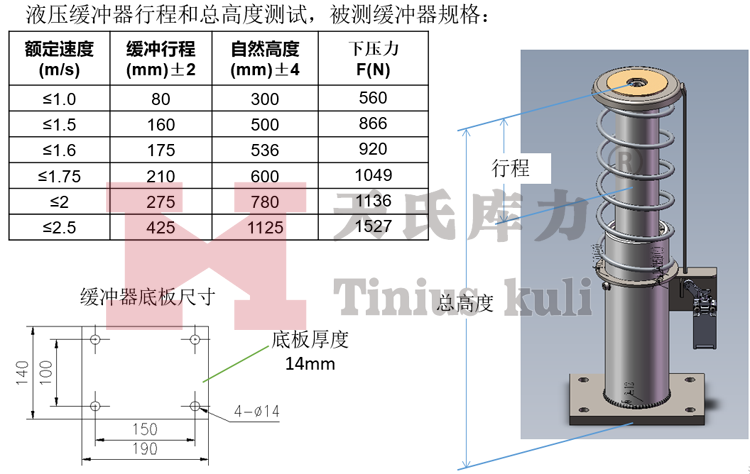

测试产品：

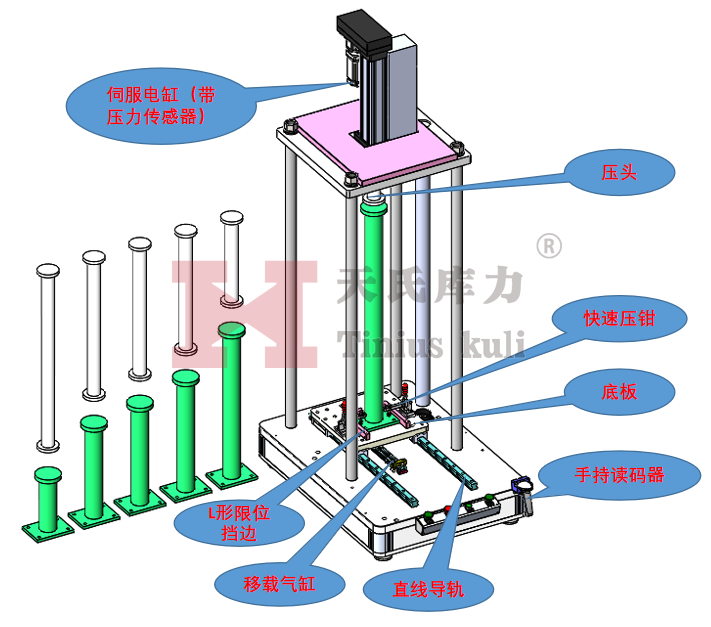

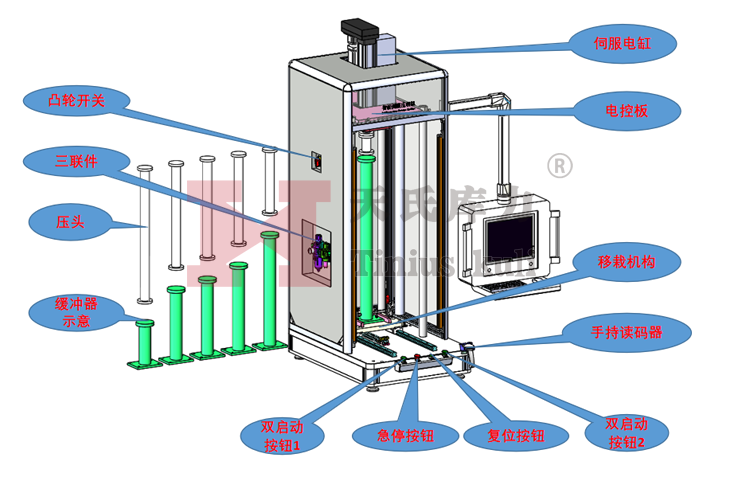

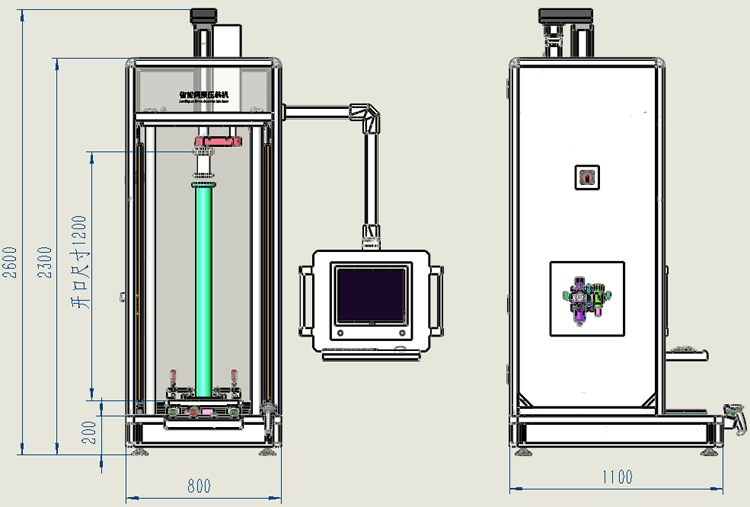

设备外观：

设备动作说明：

1.人工把缓冲器放至底板上，沿着限位挡边推动产品，推到底后将产品用快速压钳固定在底板上。

2.用手持扫码器扫描二维码，读取缓冲器的相关信息。

3.按下双启动按钮，移载气缸带动产品移至测试位，伺服电缸动作，压头下压产品。

4.通过压力传感器反馈数值和伺服电缸所走位移，测试计算缓冲器的总高度以及行程，并判定是否合格，将测试结果上传到服务器。

5.压头上升，移载气缸带动产品移至下料位，人工把产品取出。
注：测试不同缓冲器有不同的压头，压头容易更换

技术参数：

伺服电缸参数：

1.额定推力0.5吨

2.丝杆导程:10mm

3.额定行程500mm

4.电机功率0.75Kw，减速比为5比

5.额定速度100mm/s

注：人工把缓冲器放至底板上，沿着限位挡边推动产品，推到底后将产品用快速压钳固定在底板上

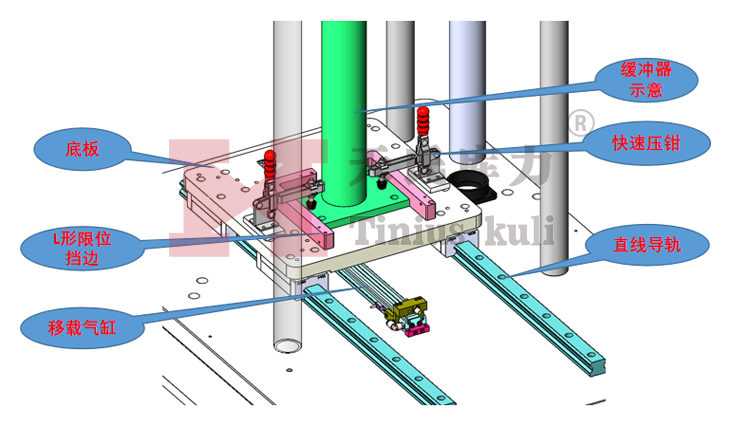

机构说明：

关键部件清单：

序号	关键部件	品牌	备注
1	PLC	三菱
2	HMI	步科/威纶
3	电缸	通锦
4	控制系统	天氏库力
5	伺服电机	汇川
6	气动元件	SMC/AirTAC
7	安全光栅	优质国产
8	直线轴承	MiSUMi/yiheda/PRiCi
9	压力传感器	WIKA
10	直线导轨	MiSUMi/yiheda/PRiCi
11	快速压钳	MiSUMi/yiheda/PRiCi
