芳族聚酰胺纱线测试夹具如何选择？
来源：天氏库力 发布日期
2020-10-21 浏览：
芳族聚酰胺纱线（丝绳）是人工合成材料，单位重量的强度比钢铁高，因为强度高的特性，找到用于拉伸测试的正确的夹具是很有挑战性的。除了在夹具中的打滑，芳族聚酰胺纱线也表现出在夹面上的打滑，即一条丝和其它的丝打滑而分离。这种情况是很难检测的，可能会导致夹面的损坏或者是不准确的测试结果。在本案例中，我们测量芳族聚酰胺纱线用我们的标准的气动细绳和纱线夹具，并将测试结果与使用气动芳族聚酰胺纱线和纱线夹具的测量结果比较看哪一个结果是更加准确和合适的。
本测试我们使用了TSKL-5KN双立柱365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
，配备5KN静态力传感器, 1.75KN气动细绳和纱线夹具。试样的标距长度设为250mm，横梁的移动速度为250mm/min，使用全闭环伺服采集软件iDearTest 旗舰版采集数据，采样间隔50ms。为了检查打滑，我们在丝的每一端粘贴了一个标记，并检测带条以检测标记和夹具之间没有相对移动。第二个试验中，用2KN的气动芳族聚酰胺纱线和纱线夹具换下1.75KN的纱线夹具。

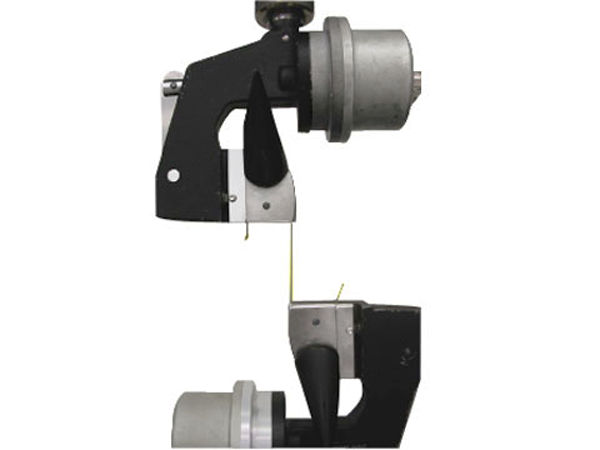

气动细绳和纱线夹具
分析常规的和芳族聚酰胺纱线夹具的试验结果的差异，常规夹具的细绳似乎在夹具内部有打滑，这意味着夹具内的细绳一个一个滑过，这样就降低了试验结果的准确性。当内部打滑发生时，显而易见，细绳的强度就减弱了。为了克服这个问题，可能会采样更高气体压力，但这样可能会导致夹具损坏，同样也会降低测试结果的准确性。

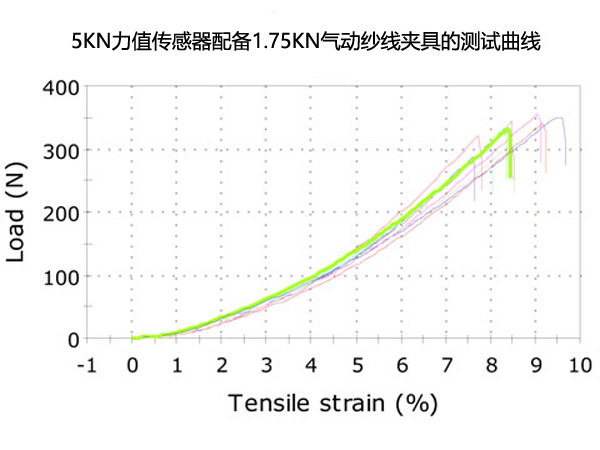

测试曲线图
芳族聚酰胺纱线夹具没有表现出内部打滑的迹象，因为夹具表面经过独特的表面处理，它们可以夹持强度高的芳族聚酰胺纱线，限制了内部的打滑，并提供了高精度和稳定的测试结果。
推荐阅读
【本文标签】：纱线拉伸测试夹具
【责任编辑】：天氏库力 版权所有：http://www.arianasuryadewi.com/转载请注明出处
