橡胶为什么要做90°180°剥离强度试验？
来源：天氏库力 发布日期
2021-11-02 浏览：
剥离是一种胶接接头常见的破坏形式之一。其特点是胶接接头在受外力作用时，力不是作用在整个胶接面上，而只是集中在接头端部的一个非常狭窄的区域，这个区域似乎是一条线，胶黏剂所受到的这种应力，就是我们在前面所讲的线应力。当作用在这一条线上的外力大于胶黏剂的胶接强度时，接头受剥离力作用便沿着胶接面而发生破坏。剥离试验用的试件其中一个是柔性材料（如薄的金属蒙皮，织物，橡胶，皮革等），而另一个试件可以是一刚性材料（如厚的金属梁等）或者也同为一柔性材料，由于至少有一个试件为柔性材料，当接头承受剥离力作用时，被粘物的柔性部分首先发生塑性变形，然后，胶接接头慢慢地被撕开了。如织物与织物的胶接属蒙皮与珩条的胶接等。

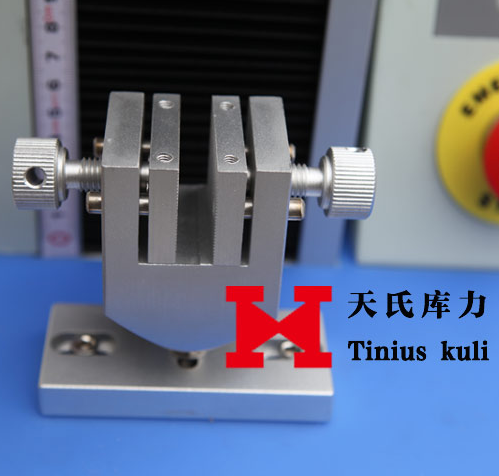

90剥离夹具示意
实验过程中，测定剥离强度的方法虽然各有差异，但它的基本原理操作与影响因素相差不大。下面我们就来简单给大家介绍不同剥离试验及其主要用途：
1.90度剥离专用于钢板与橡胶试片的测定
2.180度剥离用于刚性材料(如钢板)与挠性材料试片的测定
3、T形剥离主要用于挠性材料(金属箔、塑料膜、帆布等)试片的测定90度剥离强度试验

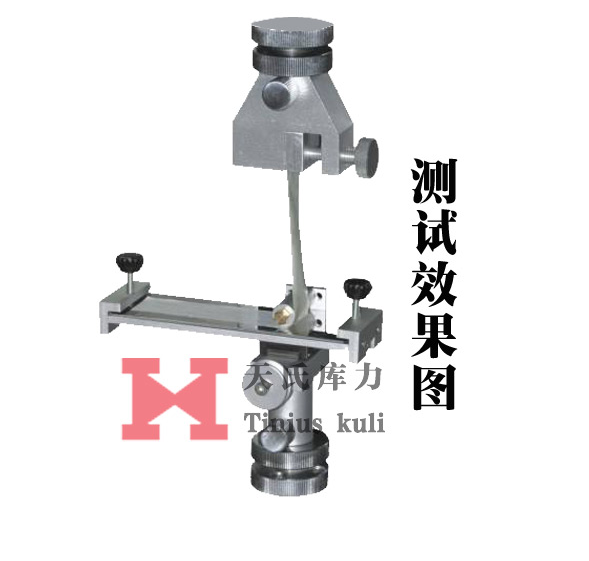

180度剥离夹具示意
1.原理
用90度剥离方法施加应力，使挠性金属试片对刚性金属板胶接件的胶接处产生特定的破裂速率所需的力。
2.仪器设备
采用电子拉力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
，并具有自动记录剥离负荷的记录装置。剥离试验应在专用夹具上进行。
3.试验步骤
(1)试样制备:90度剥离强度试样试板胶，按胶黏剂所规定的有关胶接工艺进行。试板固化后在室温条件下放置24h后才可分割成试样，铣切分割时应防止试样过热，并尽量避免胶接缝承受剥离性切削力。每组试样个数应不少千5个。分割后试样在试验前最短停放时间为16h，最长为1个月。
(2)试验时:用卡尺测量3-5个宽度值，精确到0.1mm，取其平均值作为试样宽度。夹具应完好，两滚轮运转自如。将校正温度用试样装好后:若要测高，低温剥离强度，则用热电偶紧密接触试样胶接区中部金属的表面温度。按标准要求使之达到试验温度。取下校正试样，装入正式待测试样，当试样胶接区中部金属表面的温度达试验温度后计时，保温10min。若采用靠近试样胶接取中部热电偶间接测量方法，则必须进行温度和平衡时间的修正。以(100±5)mm/min速度连续加载，自动记录剥离曲线。若用读数法测定胶接剥离强度，应在有效剥离长度内划出等距离读数标线，标线的总数不应少于10条。
推荐阅读
【本文标签】：橡胶,为什么,要做,180,剥离,强度,试验,剥离,是,一
【责任编辑】：天氏库力 版权所有：http://www.arianasuryadewi.com/转载请注明出处
