架空光缆拉伸测试解决方案
来源：天氏库力 发布日期
2020-01-13 浏览：
高架光导纤维电缆系统已经成为运营商和电力公司使用的远程通信网络的一个关键因素。随着现有塔桥结构的使用，它们变得更受欢迎，能够使该网络启动和运行所需的成本和时间最小化。高架光导纤维电缆的主要制造商必需在制造过程的质量控制过程中将电缆信号衰减的测量作为拉伸负载功能的一部分。这是因为高架电缆都受制于许多环境条件和因素例如风、温度、冰会导致电缆的拉伸和/或压缩，这将可导致信号衰减增加或者甚至电缆受损。
架空光缆拉伸测试的目的
主要用于测量光缆在规定拉伸负载范围内的拉伸性能，即测定光缆中光纤的衰减变化、光纤应变和光缆的应变与拉伸负载的函数关系。
架空光缆拉伸测试的挑战
鉴于较长的电缆长度和可能所需的较高负载，光缆的拉伸测试是比较困难的机械测试。传统的拉伸测试是在大样品上取一小部分进行的。然而对于光缆，国际电器委员会已发表了指定十米电缆必须检测的标准IEC-60794-1-2的E1方法。当测量电缆的信号衰减同时也必须准确地施加拉伸负荷和精确地测量延伸率。
架空光缆拉伸测试解决方案
解决方案是建立一个允许检测长度介于50和80米之间的电缆的滑轮系统，并且使用专门订制的双柱材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
测量延伸率。该款双柱拉力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
可用于高达30kN（3吨力）的检测，水平安装在一个刚性框架中，系统称为“pogo'。这意味着在负载传感器的下方安装有一个杆件并在横梁下方通过一个直线轴承连接在框架上，框架上有一个装载轨道上的终端滑轮机构。这样就可以在测试时通过滑轮对电缆施加均匀的拉伸力。

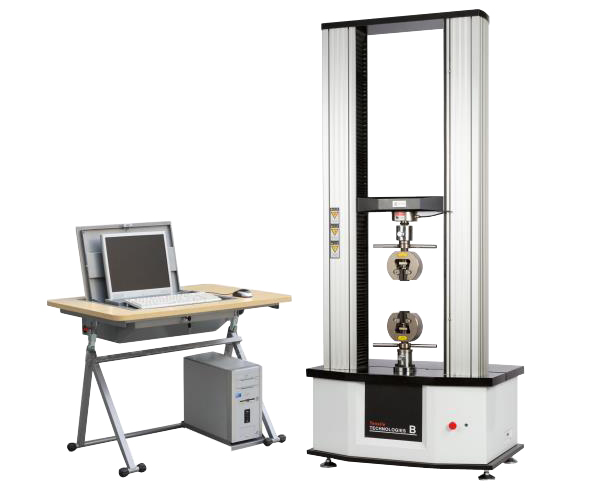

双柱材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
架空光缆拉伸测试过程如下：
1.电缆绕着滑轮被拉出，使它到达可用于测试的预定长度（50和80 m之间）
2.电缆的末端在拉伸时被牢牢地固定
3.测试光缆中的各根光纤被连接到“光纤分析”设备以测试在拉伸负载下的信号传输能力。
4.导轨上的终端滑轮上施加一个拉伸负载，以保证负载在测试时沿着整体长度方向传递。
5.有些测试在预设的应变率阶段施加负荷并在电缆延伸时保持在一个较高的负载。
6.所施加的拉伸负载在电缆的操作值范围内，所以该测试是非破坏性的

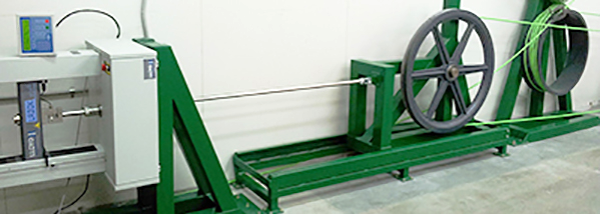

电缆拉伸测试装置
该测试是完全自动化的并有及格/失败的标准。它是基于信号衰减可接受的最大增益（通常0.05分贝）和在安装负载下的最大延伸，通常为其初始长度的 0.25％。
