本试验的基本试验原理为能量守恒,并忽略了试验过程中空气等阻力消耗的能量。试验时,将摆锤从某一高度释放,使冲头以一定的速度冲破试样后,并继续向上运动一定高度后回落。通过测试冲头在冲破试样前后的能量变化,得到试样的抗摆锤冲击能。

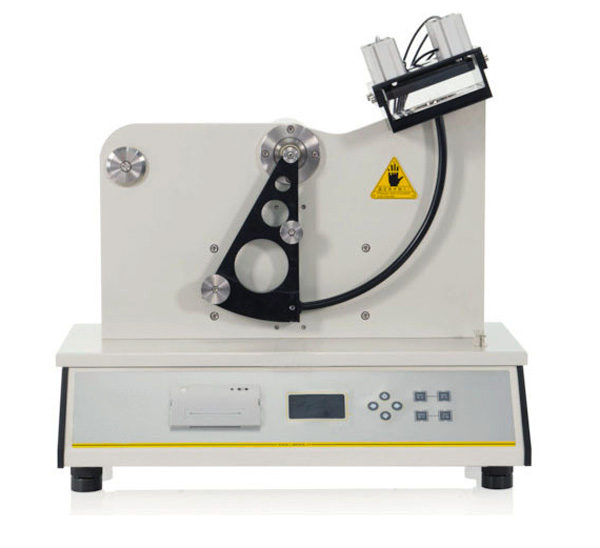

设备参数:
冲击能量为1 J、2 J、3 J(可扩展到5 J),分辨率为0.001 J。
冲头直径尺寸分为25.4 mm、19 mm、12.7 mm三种,其余非标尺寸可定制。
设备上试样夹口直径分别为89 mm、60 mm可选。
量程可调,电子式测量轻松准确地实现各种测试条件下的试验。
试样气动夹紧,摆锤气动释放以及水平调整辅助系统有效地避免了人为因素引起的系统误差。
系统自动统计试验数据,直观地将测试结果展示给用户。
适用范围:
(1) 本设备专业适用于塑料薄膜、薄片、复合膜、金属箔片等材料抗摆锤冲击性能的精确测定,还可用于纸张、纸板的抗摆锤冲击性能测试,如烟包镀铝纸、利乐包装铝塑纸复合材料等。
(2) 该设备满足多项国家和国际标准:GB 8809、ASTM D3420、NF T54-116。
试验过程:
(1) 沿样品卷膜表面的宽度方向随机裁取10 cm × 10 cm的试样片10片, 将试样放置在温度23 ℃±2 ℃、45%RH ~ 55%RH环境下状态调节至少4 h,并在此环境下试验。
(2) 利用测厚仪测试试样的厚度,测试10点,取10点测试结果的算术平均值。
(3) 选择直径为12.7 mm的冲头进行试验,试样的夹口直径均选择89 mm。
(4) 按照设备的要求进行设备校准。
(5) 将试样平展的装夹到设备的试样夹持器中,试样不应有皱折或张力过大的现象。
(6) 进入试验界面,将摆锤固定好,点击试验按钮,摆锤自动落下,冲击试样,设备显示试样的抗摆锤冲击能。
(7) 依次对试样进行抗摆锤冲击能的测试,查看设备测试结果。
试验结果:

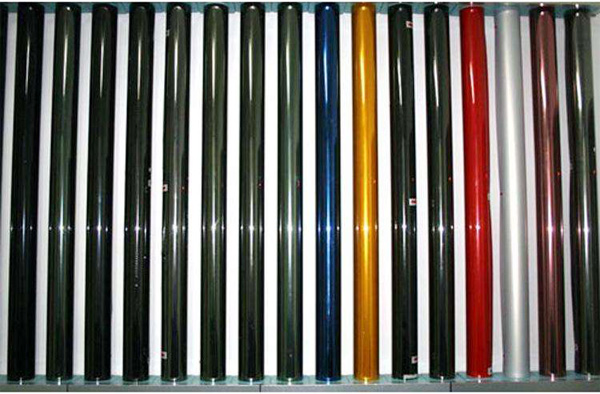

本文所测试的10片汽车太阳膜试样的抗摆锤冲击能平均值为1.854 J。
结论:
薄膜冲击试验仪在测试薄膜的抗冲击性能方面具有测试精度高、试验结果准确、适用范围广、智能化程度高等优点,是一款实用性极强的检测设备。
