塑料三点弯曲试验方法及步骤介绍
来源：天氏库力 发布日期
2021-02-04 浏览：
弯曲实验常用三点式弯曲试验，将横截面为矩形的试样跨于两个支座上，通过一个加载压头对试样施加载荷，压头着力点与两支点间的距离相等。
在弯曲载荷的作用下，试样将产生弯曲变形。变形后试样跨度中心的顶面和底面偏离原始位置的距离称为挠度。试样随载荷增加其挠度也增加。塑料的弯曲试验就是把试样支撑成横梁，使其在跨度中心以恒定速度弯曲，直到试样断裂或变形达到预定值(规定挠度)，测量该过程对试样施加的压力，并计算弯曲强度、弯曲模量等值。

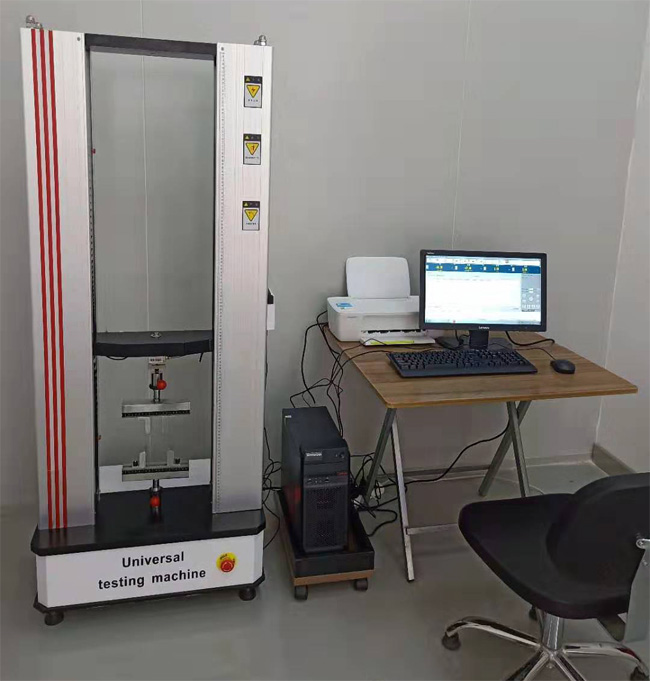

塑料弯曲365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
取样要求：
试样为塑料，具体要求如下：
1.可采用注塑、模塑或由板材经机械加工制备矩形截面积的试样。推荐试样80±2mm，宽10.0±0.2mm,厚4.0±0.2mm。当不可能或不希望采用推荐试样时，试样长度和厚度之比应与推荐试样相同，即L/H=20±1。
2.每个样品试样数为5个。
3.试样厚度小于1mm时不作弯曲试样，厚度大于50mm的板材应单面加工到50m，且加工面朝向压头。
测试步骤：
1.试验应在受试材料标准规定的环境中进行。
2.测量试样中部的宽度b(精确到0.1mm)，厚度h(0.001m)，计算一组试样厚度的平均值。剔除厚度超过平均厚度允差±0.5%的试样，并用随机选取的试样来代替。
3.调节跨度L使L=(16±1)h(厚度平均值)并测量调节好跨度，精确到0.5%。
4.设置好合适的试验速度。
5.把试样对称地放在两个支座上，并于跨度中心施加力。
6.记录试验过程中施加的力和相应的挠度，当试样断裂或变形达到预定值(即规定挠度)时，试验结束。(注:规定挠度为试样厚度h的1.5倍，单位mn)
7.试验结果以每组5个试样的算术平均值表示。试样在跨度中部分三分之一以外断裂，试验结果作废，并应重新取样进行试验。
结果计算：
弯曲强度是试样在弯曲过程中承受的最大弯曲应力。弯曲应力是试样跨度中心外表面的正应力，按下式计算：
F=3PL/2bh²
式中：F-弯曲应力，MPa
P-施加的力，N
L-跨度，mm
b-试样宽度，mm
h-试样厚度，mm
试验数据：

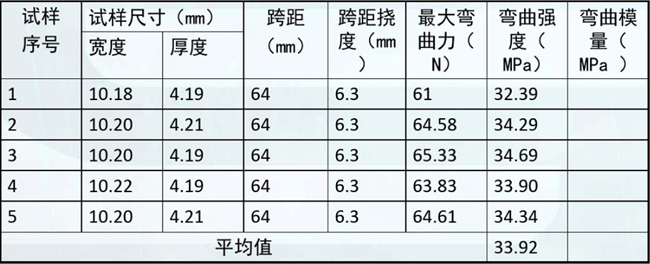

试验数据的输出报表中需包含试样的尺寸，跨距，跨距挠度，最大弯曲力，弯曲强度，弯曲模量等必要信息，具体可参考下图表格：
弯曲试验输出数据
