适用于各种之插入力及拔出力的测试,天氏库力公司研发出的插拔力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
能解决各种连接器测试的夹具问题,及测试时公母连接器能自动对准,不会有吃单边的问题,搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验数据和测试报告。本文我们就来重点详细的介绍一下插拔力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的软件各功能以及使用方法。

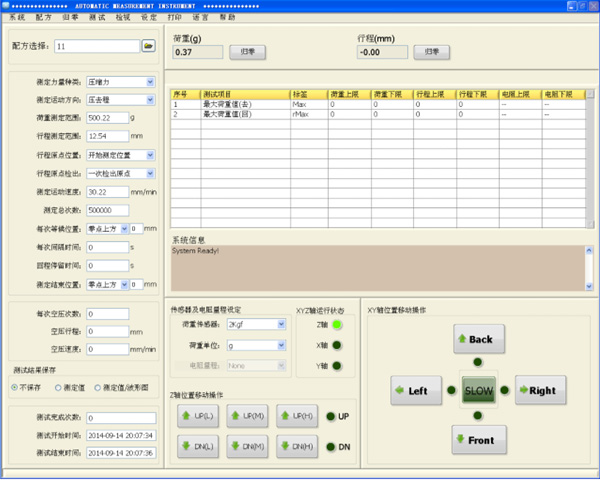

刚进入设定操作软件时,稍等片刻,软件自动检查机器与控制电脑的线路是否通迅,如通讯系统信息栏会出现system ready! 反之请检查连接线路。

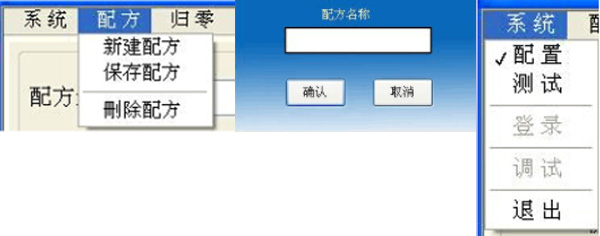

1、配方(测试方案)选择:开启之前已测旧档案。
a.配方:新建档案。进入设定画面后,点配方,然后点新建 配方,输入新的档案名(不能使用符号,中文),然后点确认, 如需修改设定参数,修改后只需直接点保存配方,会自动保存 参数。可随时修改随时保存。
b.删除配方:点删除配方,是直接删除当前配方。
2、系统:
a.测试:打开旧配方或新建配方后可点此进入测试执行画面。
b.退出:点此退出软件。
3、归零、校正及荷重保护力值设定:
a.荷重归零:点选此功能,可将目前荷重值归零。
b.行程归零:点选此功能,可将目前行程值归零。
c.电阻归零:点选此功能,可将目前电阻值归零。

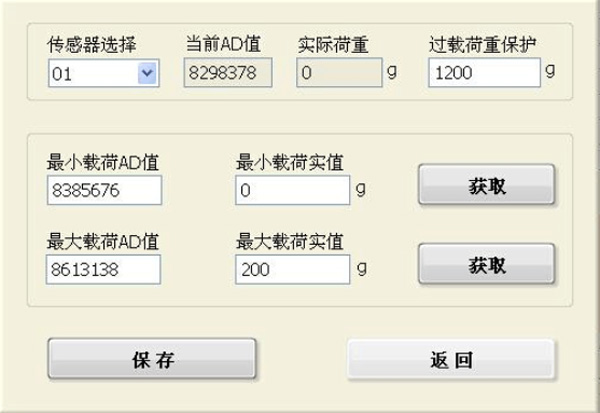

d.荷重校正:
一、进行荷重校正时首先要将荷重元拆下再将荷重元固定座倒过安装,并将荷重元安装在上面;
二、在操作页面里点击“归零”菜单,点击“荷重校正”,弹出下列对话框;
三、将M8带帽螺丝上在传感器上面,然后归零。再直接点第一栏获取;
四、在M8螺帽上放个1000G(或500G)的磕码,然后在最大载荷实值框内输入(使用的实际法码重)1000G后,再直接点第二栏获取。
五、点击“保存”,再点击返回。
六、过载荷重保护:输入荷重保护力。保护力一般要小于荷重元的最大荷重的80%并大于产品的最大力值。点击保存,再点击返回。
e.电阻校正:

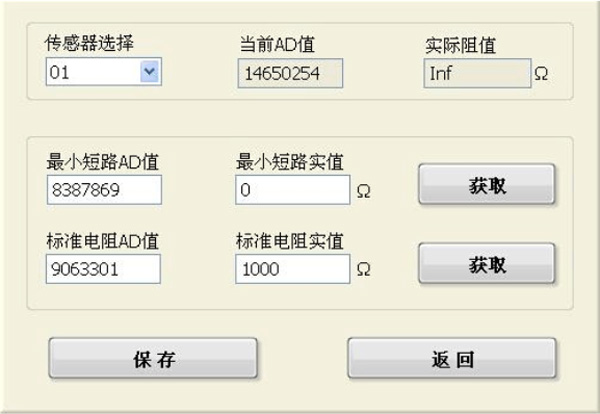

一、在操作页面里点击“归零”菜单,点击“电阻校正”,弹出下列对话框;
二、直接点第一栏获取;
三、然后将二个电阻夹互夹后归零;
四、断开电阻夹后,然后夹住1000毫欧(或500毫欧,2000毫欧)的标准电阻值的二端,然后在标准电阻实值里输入(使用的实际电阻值)1000毫欧后再直接点第二栏获取;
五、点击“保存”,再点击返回。
4、语言:
a.点击语言,可切换简体,繁体,英语三种语言。
5、测定方法设定:
a.测定力量种类:
#压缩力:压缩方向的试验。例如:压PIN试验等。
#拉伸力:拉伸方向的试验。例如: 拔PIN试验等。
#压缩力拉伸力:先执行压缩方向再执行拉伸方向的试验。例如:连接器插拔力+拔力力试验等。
b.测定运动方式:
#压去程:试验过程中,只纪录压去程单一方向之测试资料或者压PIN测试资料。
#去程+回程:试验过程中,纪录去程及回程二个方向之测试资料。
#拉去程:试验过程中,只纪录拉去程单一方向之测试资料或者拔PIN测试资料。
c.行程原点检出:
#一次检出原点:同一档案多次试验时,只抓取第一次的测试原点为基准,以后的试验都是依据此原点来动作。此方式适用于寿命试验,其目的是为了看出产品结构的衰减变化情形。
#每次检出原点:同一档案多次试验时,每一次的试验都会重新抓取新的测试原点。此方式适用于每次试验皆须更换产品或测试位置,所以必需每次抓取新的原点当基准。
d.测定速度:试验时机台移动之速度。速度范围可从1mm/min~500mm/min。
e.测定总次数:即设定所要试验的总次数。在连续测试的状态下,当次数到达时,机台便会自动停止。
f.每次等候时间:做连续多次试验时,每一次试验的间隔休息时间。
g.每次等候位置:每次试验完成后,机台会移动至该位置,作为下次试验的开始移动位置。
#零点上方:因为机台的下方是固定端,移动部位在上方,所以压缩力试验时机台是往下移动;反之,拉伸力试验时机台是往上移动,所以零点上方位置表示机台往上移动的方向。
#零点下方:零点下方位置表示机台往下移动的方向。
h.回程停留时间:每次试验去程与回程之间,机台回转的暂停时间。
i.测试结束时间:每次试验完成后,机台每次停止的位置。
j.每次空压数:开始试验时,可设定前几次的资料和波形不作储存,此目的主要是为了让产品先行空压几次,待产品的特性稳定后,再开始试验以获取所需之测试资料。
#空压行程:每次空压时可以设定空压的行程距离,而此项设定须在每次空压数不为0的情况下才有效。
#空压速度:每次空压时可以设定空压的试验速度,而此项设定须在每次空压数不为0的情况下才有效。
k.测定结果保存:
#不保存:试验结果都不做储存的动作。
#测定值:试验结果只做数据的储存。
#测定值/波形图:试验结果做数据及测试波形的储存。
l.测定完成次数:显示目前开启的档案总共完成试验之图形次数。
m.测定开始时间:显示目前开启的档案开始做测试的时间。
n.测定结束时间:显示目前开启的档案结束测试的时间。
6、测定专案及规格设定:
本表主要功能在于设定试验时所要抓取的数值种类、表示标签及荷重、行程值、电阻值的上、下限范围。使用方式为:
a.测定项名称:
最大荷重力(去):去程的过程中,荷重值最大的位置。
最大荷重力(回):回程的过程中,荷重值最大的位置。
b.标签:与曲线图资料或报表格式上用以表示测定项名称之代号。此符号可依个人喜好更改,可输入8个英文字母或2个中文字。
c.荷重上限:设定待测物测定项荷重值之公差上限。
d.荷重下限:设定待测物测定项荷重值之公差下限。
e.行程上限:设定待测物测定项行程值之公差上限。
f.行程下限:设定待测物测定项行程值之公差下限。
g.电阻上限:设定待测物测定项电阻值之公差上限。
h.电阻下限:设定待测物测定项电阻值之公差下限。
※ 注意:所设定的荷重、行程值和电阻值均填写在荷重下限和行程下限处,部份所设定之荷重值、行程值会在报表上列印出来,若所试验之资料超出公差范围,则超出的资料旁,会用*号标来,若所有资料都在范围以内则在文字报表的上方显示合格,反之则显示不合格。
7、传感器及电阻量程设定:
a.荷重感应器:目前使用的感应器规格为50kgf。试验时须选择与机台上架设之荷重感应器规格一致。
b.荷重单位:目前可使用的荷重单位为g、kg、N。
c.电阻量程:目前使用的为3000毫欧,试验须选择与机台内电阻量程规格一致。

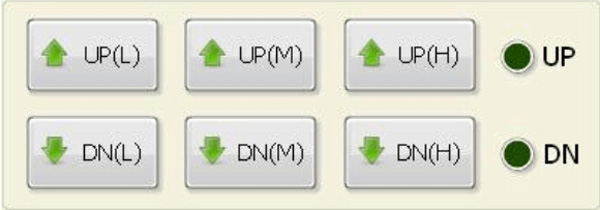

8、Z轴位置移动操作:
UP(L):低速上升按钮:点一下此按钮,则机台往上升高0.01mm;若连续点着此按钮不放,则机台以低速往上升高。
UP(M):中速上升按钮:点一下此按钮,则机台往上升高0.1mm;若连续点着此按钮不放,则机台以中速往上升高。
UP(H):高速上升按钮:点一下此按钮,则机台往上升高1mm;若连续点着此按钮不放,则机台以高速往上升高。
DN(L):低速下降按钮:点一下此按钮,则机台往下降0.01mm;若连续点着此按钮不放,则机台以低速往下降。
DN(M):中速下降按钮:点一下此按钮,则机台往下降0.1mm;若连续点着此按钮不放,则机台以中速往下降。
DN(H):高速下降按钮:点一下此按钮,则机台往下降1mm;若连续点着此按钮不放,则机台以高速往下降。
以上主要是测试前的一些相关按键及功能设定介绍,下面我们就来详细介绍一下软件的操作主界面,插拔力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网

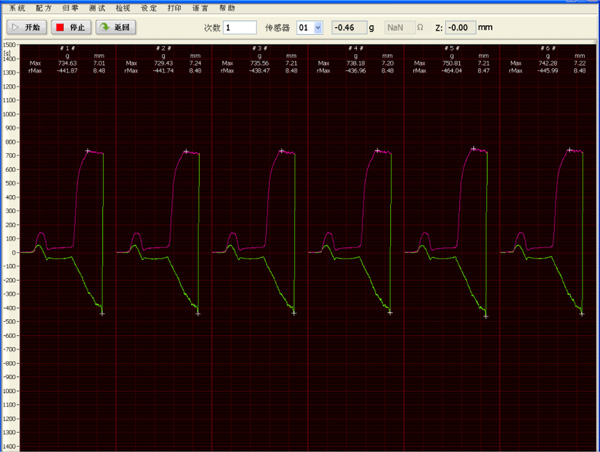

软件的主测试界面功能是显示试验图形及测试结果,并可利用这些资料列印波形图及报表,详细功能列述于下:
开始:点此按钮开始测试。
停止测试:就是在测试过程中,急停。当次测试结果不保存(同机箱控制机板上的停
止功能相同)。
退出:结束测试画面返回设定主页面。
1、归零
a.荷重归零:点选此项,可将目前荷重值归零。
b.行程归零:点选此项,可将目前行程值归零。
c.电阻归零:点选此项,可将目前电阻值归零。
#注意每次打开软件开始测试前需将荷重,行程值归零。

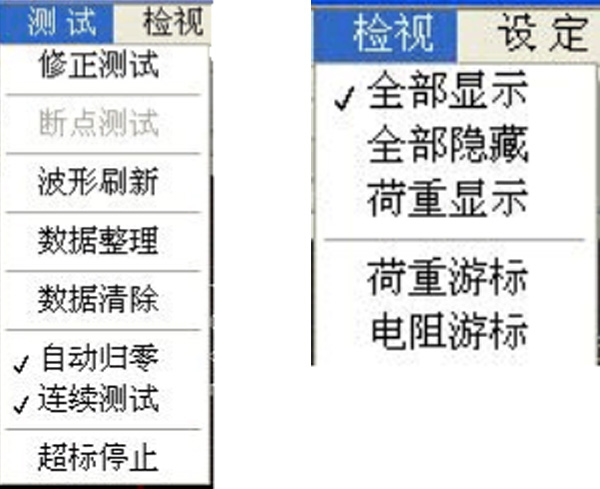

2、测试
a.修正测试:在次数栏输入需修正的次数,然后回车, 弹出修正对话框,再选择需修正的次数,再点确认。
b.自动归零:点击此项,操作系统会自默认行程,荷重自动归零。
c.连续测试:点击此项后,点开始测试,机器会不停止的连续测试 至设定总次数为止。
3、检视:
a.全部显示:点此项,荷重,行程,电阻的数据全部显示出来。
b.全部隐藏:点此项,荷重,行程,电阻的数据全部不显示出来。
c.荷重显示:点此项,只显示荷重数据,其它项都隐藏起来。
d.荷重游标:点此项,测试画面会显示荷重游标,可任意点至所需的位置,显示出荷重,行程的坐标值。
e.电阻游标:点此项,测试画面会显示电阻游标,可任意点至所需的位置,显示出电阻值。
4、设定:

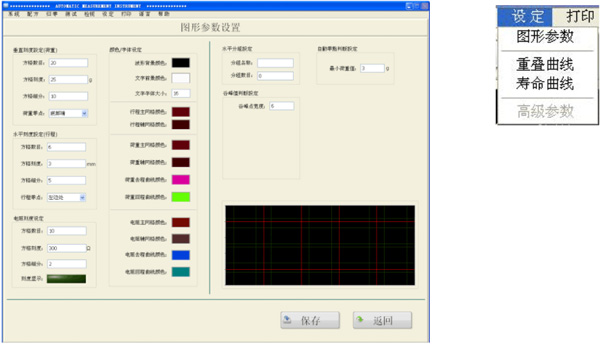

a.图形参数:点此项,会弹出以下设置画面。

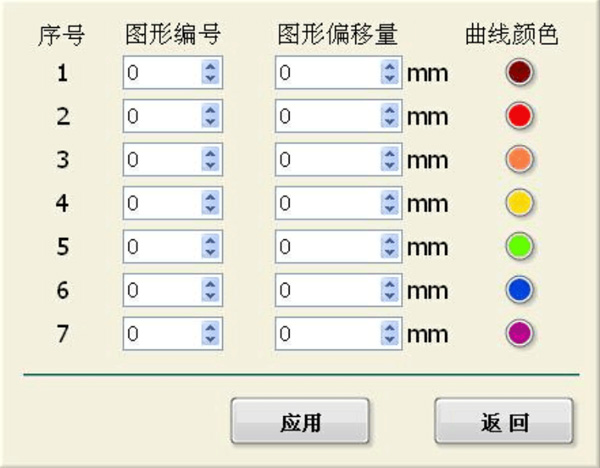

b.重叠曲线:点此项,弹出如下对话框:

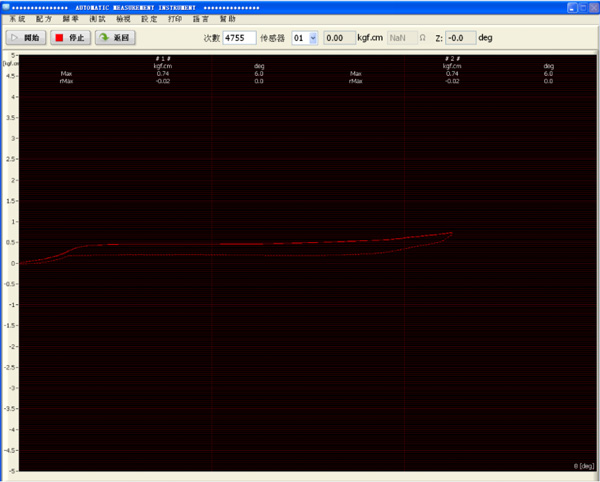

在此对话框内输入所需重叠的图形编号和对应的图形偏移量、颜色后,点应用。会出现如下图形:

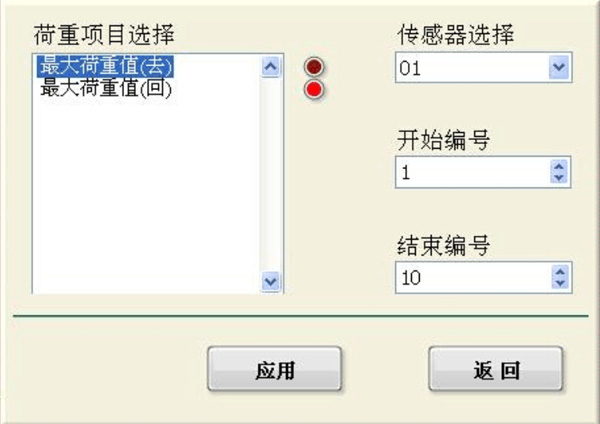

c.寿命曲线:点此项,弹出如下对话框:

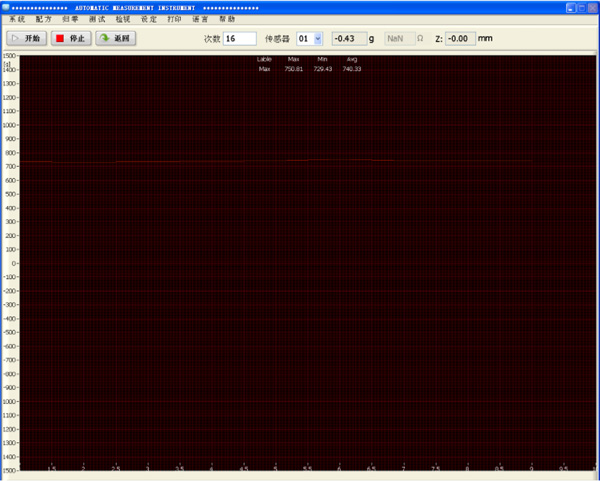

在此对话框内输入寿命图形编号和对应的项目后,点应用。会出现如下图形:

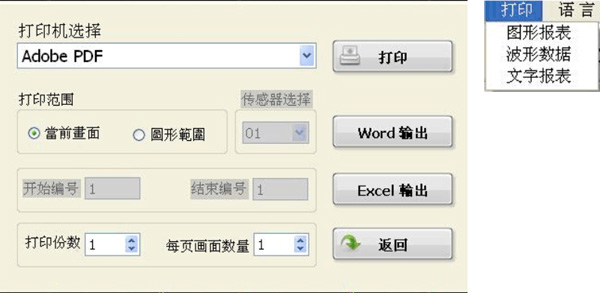

5、打印:

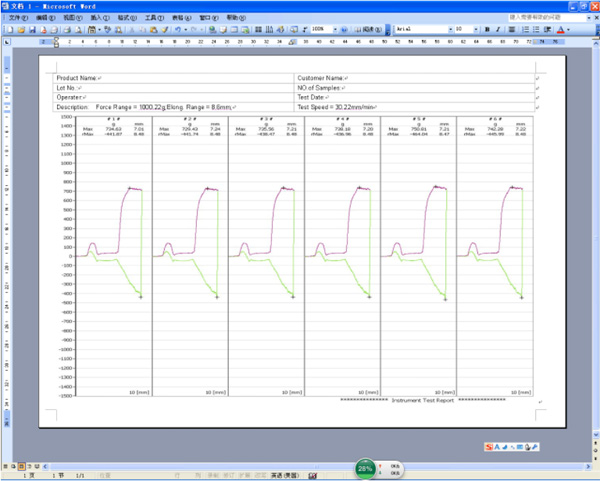

a.图形报表:点此项,弹出如下对话框:
在此对话框内选择打印范围后,点Word输出。会出现如下图形:
点击另存为,可保存到指定位置。
b.波形数据:点此项,可以查看每次图形相对应的采集点数据。

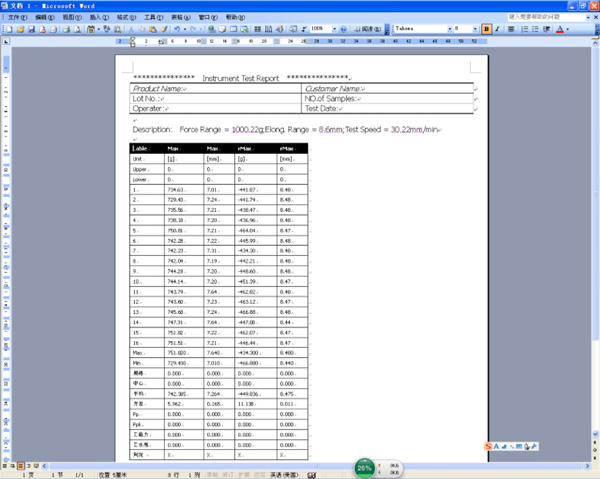

c.文字报表:点此项,点此项,弹出对话框:
在此对话框内选择打印范围后,点击刷新数据,再点Word输出。会出现如下图形:
点击另存为,可保存到指定位置。
Maxi: 代表各测定项之试验结果中最大的数值。
Mini: 代表各测定项之试验结果中最小的数值。
Avrg: 代表各测定项之试验结果的平均值。
Adev: 代表方差。
点击CPK(单项)会显示文字报表其他项目内容意思。
以上就是插拔力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
各按键功能以及操作软件内各种功能和软件测试保存的详细使用方法和代表含义的介绍,希望能对插拔力的使用人员有所帮助,如果遇到还无法解决的问题,也可以通过官网上的联系电话与我们联系,我们定会倾囊相授。
