一.关于范围、名称和术语
1.范围
明确了规程适用的常用机型:电液伺服式、电磁共振式、液压式和电动式扭转疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
。扭拉疲劳等组合式365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的扭转疲劳功能部分可参照JJG1136-2017检定。
2.术语
扭转疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
提供的扭矩属于动态扭矩，目前动态扭矩的溯源链尚不完善，检定、校准尚处于研究阶段，相关术语不多，JJF1011-2006《力值与硬度计量术语及定义》中也未见专门针对动态扭矩的术语。借鉴国内外对“广义力”的理解——广义力应包括力和扭矩，在此基础上，参照JJG556-2011《轴向加力疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
检定规程》中的术语，给出了JJG1136-2017的术语定义。
3.“等效转动惯量”的说明
转动惯量是刚体绕轴转动时惯性(回转物体保持其匀速圆周运动或静止的特性)的量度，取决于刚体的形状、质量分布和转轴的位置。在循环扭矩的检定过程中，通常用等效转动惯量，即在任意时刻，等效构件所具有的动能等于扭转系统中各运动构件之和。

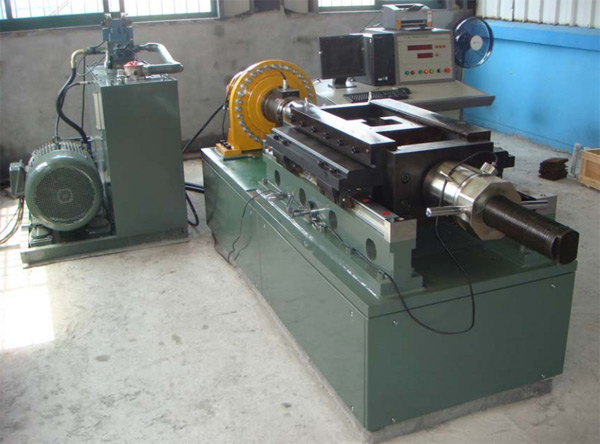

扭转疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
二.关于计量特性
1.同轴度
JJG1136-2017分两种情况:(1)受力同轴度5%； (2)几何同轴度φ0.2mm。
受力同轴度的指标来源于ISO1352-2011 MetallicMaterials Torque Controlled Fatigue Testing，并充分考虑到365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
同轴度检测技术的发展趋势，在计量特性表2的注中指出:“当365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
可以检测受力同轴度时(如扭拉疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的扭转疲劳部分)，优先选用此指标。”
几何同轴度指标是在参考JJG269-2006《扭转365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
检定规程》同轴度指标φ0.3mm的基础上，充分考虑到动态365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的同轴度要求应比静态机严格，同时调研了国内外扭转疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的主要生产厂家的同轴度出厂数据，并对部分现役365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的同轴度检测数据进行统计，起草小组认为φ0.2mm的指标要求较为合理。
2.动态计量特性
JJG1136-2017根据疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
类型，将动态计量特性指标分为A、B两类:电液伺服式疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
执行2%的A类指标；其他机型执行3%的B类指标。针对部分电液伺服式365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的用户有申请NADCAP(美国航空航天和国防合同方授信项目)认证的需求，JJG1136-2017在计量特性表2中增加了“对循环扭矩范围相对误差和循环扭矩峰值相对误差均优于±1%的材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
，其指标可按±1%要求，同时循环扭矩范围相对重复性和循环扭矩峰值相对重复性指标按1%要求，并在证书中予以说明”的注解。
3.与365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
配套的引伸计系统的计量特性
JJG1136-2017未涉及引伸计系统的计量特性，原因是与扭转疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
配套的多为扭转引伸计或扭拉组合引伸计，而ISO标准、国标、检定规程中未见相关标准，扭转类引伸计的检定处于无标准可依的状态。目前，与365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
配套的扭转类引伸计多参照轴向引伸计出具校准证书。
三.关于通用技术要求
考虑到与扭转疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
配套的一些大量程泵站噪声较大的实际现状，JJG1136-2017规定其噪声指标为80dB，高于一般365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
75dB的通用要求。
四.关于计量器具控制
1.检定项目
(1)回零差为后续检定的必检项目。这一点是与其他静态365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
类规程不一样之处，这主要是考虑到365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
长期做疲劳试验，一旦传感器出现问题，回零往往不好，从回零差这个指标即可发现365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
传感器自身的问题；另一原因是，对于应力幅比为负值(即过零)的疲劳试验，回零差是比进回程差更重要的影响因素，因为应力幅比为负值的试验，每一循环传感器都相当于从正向最大值回零，但又不清零，继续到负向最大值，然后又从负向最大值回零，还是不清零，继续到正向最大值，试验关心的峰谷值实际上都是相当于从零点开始的进程值，因此一旦365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
传感器回零不好，必然导致峰谷值不准确。
(2)静态扭矩示值相对进回程差在后续检定中是否检测，应根据用户需要进行。建议所做试验应力幅比为正值的材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
，后续检定时检测该项目，因为对于应力幅比为正值(即顺时针-顺时针、逆时针-逆时针)的疲劳试验，往往是示值进回程差对峰谷值(尤其谷值)的影响更大，而所做试验应力幅比为负值的材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
，首次检定一次即可。
2.检定方法
(1)同轴度
受力同轴度按JJG556-2011的7.2.7条检测。
考虑到检测器具的经济性以及检测方法的习惯性，JJG1136-2017未采用ISO1352-2011给出的几何同轴度检测方法——分离轴与套筒匹配法，而是沿用常规的打表法检测。几何同轴度的检测结果与夹头间距有关，沿用静态365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的基本方法，检测距主动夹头端面约200mm和100mm这两个位置的几何同轴度值，取大者作为材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
几何同轴度的结果。相比只检测一个位置的同轴度，检测两个位置能更好地测出两夹头轴线的角度不同的轴误差。
(2)分辨力
JJG1136-2017规定，“如果数字示值变动大于一个增量，则分辨力r为变动范围的一半加上一个增量”，部分检定人员对“加上一个增量”不大理解。其实，有这样的要求是出于电气系统对指示仪表电(磁)干扰的考虑，因此该项目是在365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
电机和控制系统均启动的状态下检查。指示仪表的电干扰往往是随机对称的，其直接表现就是指示数字的往复波动，当指示仪表的输入信号未大于这个干扰信号时，输入信号便淹没于干扰信号无法分辨。只有当输入信号大于干扰信号，才能被指示仪表有效辨别。变动范围的一半等于干扰信号的大小，大于干扰信号的最小有效信号便是比干扰信号大一个数字增量。
顺便指出，分辨力也是厂家设计生产365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
时需要综合考虑的，一味追求数采的高分辨力，会事倍功半。抛开成本因素不谈，当A/D转换器的位数，其分辨力与365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
自身的外干扰相等，再盲目增加A/D的位数就没有任何意义了。
(3)静态检定点的选择
5%、2%作为检定点，考虑到365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的分辨力，测量下限一般应不小于满量程值的2%，这与国外要求测量下限是分辨力的200倍以上基本一致。
考虑到目前宽量程365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
逐渐增多，增加了对于不分挡的材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
“回程检测仅检测到365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
测量范围上限的10%即可”的注解。
(4)循环扭矩级的选择
出于减少工作量而不降低检测结论可靠性的目的，循环扭矩的选择在参考同类标准JJG556-2011的基础上作了较大改动。仅在平均扭矩为零的情况下作5个循环扭矩的检测，在其他平均扭矩级的情况下，只作一个循环扭矩的检测。
对不分挡的材料365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
，JJG1136-2017还要求执行表5，目的是为了检测小于20%的循环扭矩，其检定点按2∶5∶10的间隔选取。同时，JJG1136-2017允许某些只能完成对称疲劳的电磁共振式365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
，仅在Tm/Tmax=0的平均循环扭矩下检测。
(5)检定波形的选择
JJG1136-2017规定检定波形为正弦波，其原因是:(1)由于对检定用标准装置的指标要求，如采样频率是工作频率的50倍(此时峰值捕捉误差不超过±0.2%)等技术指标，均通过正弦波的函数公式导出；(2)电磁共振式疲劳365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
仅能产生正弦波这一种波形。
(6)循环扭矩范围/峰值相对误差和相对重复性
JJG1136-2017未选取谷值作为循环扭矩的评价参数，是因为循环扭矩范围误差等于峰值误差减谷值误差，3个误差中，任意两个确定后，第三个误差就为定值；不取谷值误差还有另外一个好处，当谷值很小，接近零时(如单向疲劳试验谷值接近零的情况)，无论对检定装置还是365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
，其扭矩传感器的测量范围总有个下限，这个下限都不会是零，所以谷值接近零的测量是不准确的，选用循环扭矩范围和峰值计算误差，可以在某种程度上避开谷值接近或为零的情况。
需要说明的是，在一般试验中，规定顺时针扭矩值为正，逆时针扭矩值为负，大值为峰值，小值为谷值。但在疲劳机检定过程中，为了单纯评价其测扭系统的性能，一般将绝对值较大者定义为峰值，绝对值较小者定义为谷值。
(7)循环扭矩采样点
JJG1136-2017规定采集10个循环的峰谷值作为采样点，欧美的同类标准，如BS7935-1-2004、ASTM E467-2008为采集50个循环的峰谷值作为采样点。JJG1136-2017选择10个，主要是考虑到国内常用的疲劳机检定装置的数采系统软件，其数据库的容量或每一屏显示波形的周期数，如HBM的catman4.5，当采样频率为检定频率的50倍时，每一屏刚好显示10个完整的正弦波。
(8)惯性扭矩影响的修正
JJG1136-2017继承了动态扭矩示值一般应修正的指导思想，而且这种动态修正不仅限于365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
检定时，365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的使用人员在平时的日常试验中，就应该按厂家给出的方法进行修正。
365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
使用人员日常试验直接连接试样时，应按厂家给出的方法修正循环扭矩示值；在365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
检定时，除了按厂家的方法修正365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
自身连接环节导致的惯性扭矩影响外，还应修正扭矩检定装置的夹具等连接件带来的惯性扭矩影响。JJG1136-2017给出了惯性扭矩影响的修正公式Ti=-J(2πf)2θ(负号仅表示惯性扭矩方向与角位移方向相反)。
(9)10min循环扭矩变动性
JJG1136-2017的变动性是波动度的概念，主要考察365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
的波动度(电液伺服式和液压式)和控制准确度(电磁共振式)。
