连接器插拔力测试标准和条件详解
来源：天氏库力 发布日期
2020-02-05 浏览：
为了保证连接器适配后的可靠性和稳定性，依据EA-364-13C(国际电气协会插拔力测试规范)特制定本标准，规定插入力不得大于额定值(确保使用者不至于很难插入适配头)，而拔出力不得小于额定值(防止在各种复杂场合松脱或掉落，造成设备连线中断及损坏)。本文天氏库力小编为大家整理了各种类型连接器的测试项目标准和测试详细条件要求，希望对检测单位以及实验室检测人员有所帮助。

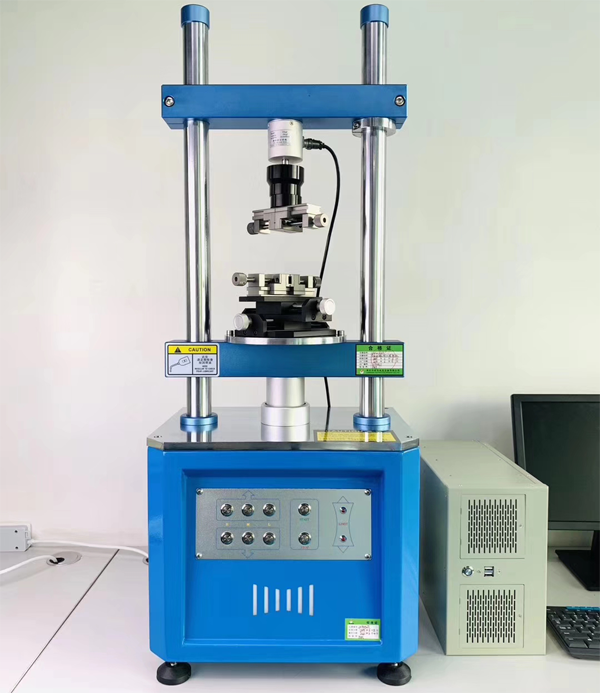

连接器插拔力365bet.com最快线路检测中心_365直播电视版下载_外勤365登录官网
常见的连接器类型大概有18种，下面我们分类来介绍一下测试标准和条件：
1、USB系列
（1）测试项目标准：连接器拔出力≥1.0kg，焊线后注塑成品≥0.8Kg；连接器插入力≤3.5Kg
（2）测试条件：测试头插拨次数≤10次；插拔速度为12.7mm/分钟
2、Mini-Din系列
（1）测试项目标准：连接器拔出力≥1.3kg，焊线后注塑成品≥1.0kg；连接器插入力≤3.5kg
（2）测试条件：测试头插拔次数≤10次；插拔速度为25.4mm/分钟
3、S-ATA系列
（1）测试项目标准：连接器拔出力≥1.0kg；连接器插入力≤4.5Kg
（2）测试条件：测试头插拨次数≤10次；插拔速度为25.4mm/分钟
4、D-SUB系列-09P
（1）测试项目标准：连接器拔出力≥1.5kg；连接器插入力≤3.5Kg
（2）测试条件：测试头插拨次数≤20次；插拔速度为25.4mm/分钟
5、D-SUB系列-15P
（1）测试项目标准：连接器拔出力≥2.0kg；连接器插入力≤5.0Kg
（2）测试条件：测试头插拨次数≤20次；插拔速度为25.4mm/分钟
6、D-SUB系列-25P
（1）测试项目标准：连接器拔出力≥2.5kg；连接器插入力≤8.5Kg
（2）测试条件：测试头插拨次数≤20次；插拔速度为25.4mm/分钟
7、D-SUB系列-37P
（1）测试项目标准：连接器拔出力≥3.0kg；连接器插入力≤12.5Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
8、Housing系列-02P
（1）测试项目标准：连接器拔出力≥0.5kg；连接器插入力≤3.0Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
9、Housing系列-04P
（1）测试项目标准：连接器拔出力≥0.5kg；连接器插入力≤3.0Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
10、Housing系列-06P
（1）测试项目标准：连接器拔出力≥0.5kg；连接器插入力≤3.0Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
11、Housing系列-08P
（1）测试项目标准：连接器拔出力≥0.7kg；连接器插入力≤3.5Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
12、Housing系列-10P
（1）测试项目标准：连接器拔出力≥0.7kg；连接器插入力≤3.5Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
13、Housing系列-12P
（1）测试项目标准：连接器拔出力≥1.0kg；连接器插入力≤5.0Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
14、Housing系列-14P
（1）测试项目标准：连接器拔出力≥1.0kg；连接器插入力≤5.0Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
15、Housing系列-16P
（1）测试项目标准：连接器拔出力≥1.0kg；连接器插入力≤5.0Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
16、187端子系列
（1）测试项目标准：连接器拔出力≥1.5kg；连接器插入力≤6.5Kg
（2）测试条件：测试头插拨次数≤5次；插拔速度为12.7mm/分钟
17、250端子系列
（1）测试项目标准：连接器拔出力≥2.0kg；连接器插入力≤8.0Kg
（2）测试条件：测试头插拨次数≤6次；插拔速度为12.7mm/分钟
18、IDC端子系列
（1）测试项目标准：连接器拔出力≥0.06g*Pin数；连接器插入力≤6.8Kg
（2）测试条件：测试头插拨次数≤10次；插拔速度为12.7mm/分钟
